Khung kèo mái ngói thép nhẹ

31/08/2022
244 lượt xem

Hiện nay, nhu cầu xây dựng các công trình nhà ở, dân dụng, công cộng ngày càng nhiều. Trong đó, hệ mái là một trong những bộ phận quan trọng tạo nên tổng thể của công trình. Khung kèo mái ngói thép nhẹ được nhiều chủ đầu tư, gia chủ lựa chọn để cấu thành nên mái nhà. Vậy, tại sao chúng lại được ưu chuộng? kết cấu của khung kèo ra sao? Có bao nhiêu loại? Hãy cùng VNTRUSS tìm hiểu qua bài viết dưới đây nhé!

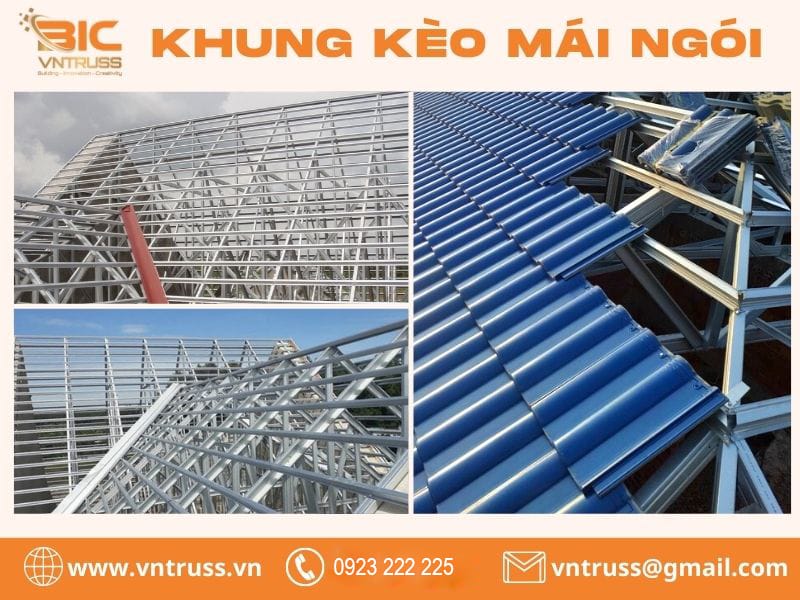

Khung kèo mái ngói thép nhẹ

Khung kèo mái ngói

Ưu điểm của khung kèo mái ngói thép nhẹ

Đây là loại thép được mạ nhôm kẽm ở cường độ cao. Chúng được gia công, lắp đặt tạo thành khối có khả năng chịu lực để lợp ngói cho các công trình.

Khung kèo thép được tạo nên bởi các nguyên liệu chất lượng, sản xuất trên quy trình hiện đại nên chúng mang những ưu điểm vượt trợi như:

  • Khả năng chống gỉ cao, chống ăn mòn tốt, không bị biến dạng trong quá trình sử dụng
  • Được liên kết bằng vít tự khoan, bulong đạn và bản mã liên kết cường độ cao mạ hợp kim vô cùng chắc chắn. Đảm bảo cho kết cấu mái nhà luôn vững chắc theo thời gian.
  • Trọng lượng của khung kèo nhẹ hơn 25 lần so với mái bê tông và 3 lần so với thép đen. Giúp giảm tải trọng cho móng.
  • Được tối ưu nguyên liệu đầu vào, nên giá thành rẻ hơn so với thị trường.
  • Thân thiện với môi trường, có thể tái sử dụng
  • Chịu được lực tác động cao của thời tiết như bão, lốc, mưa lớn,…
Khung kèo mái ngói thép nhẹ

Khung kèo thép lợp ngói

Kết cấu khung kèo mái ngói thép nhẹ

Mỗi công trình đều có những thiết kế riêng. Chính vì thế mà kết cấu của khung kèo cũng sẽ khác nhau. Với 3 kết cấu phổ biến như:

Kết cấu khung kèo mái ngói 2 lớp:

Kết cấu này được sử dụng rộng rãi trên thị trường. Là tổ hợp giữa các thanh TC75.75 và mè TS 40.48 được liên kết với nhau bằng vít tự khoan mạ kẽm. Do đó, chúng có khả năng chống han gỉ, chống ăn mòn, chống mục rửa trong khi sử dụng.

Kết cấu cùng dạng chống chéo và có khóa đỉnh điều này làm tăng độ cứng và tải trọng đối với hệ ngói ở phía trên. Do đó, hệ khung kèo thép nhẹ có khả năng chịu được lực lớn so với các loại hệ khung kèo các nguyên liệu khác. Bên cạnh đó, việc thi công lợp ngói cũng trở nên dễ dàng hơn rất nhiều.

Đối với kết cấu 2 lớp này được áp dụng khi gia chủ không cần sử dụng đến khoảng không gian tầng áp mái.

Khung kèo mái ngói thép nhẹ

Khung kèo thép lợp ngói

Cấu tạo của hệ khung kèo mái ngói thép 2 lớp bao gồm:

Cấu tạo của khung kèo thép 2 lớp gồm:

Hệ xà gồ: TC75.75 ( TC100.100, TC100.75, TC75.10..) Chủng loại thanh dùng làm xà gồ phụ thuộc vào khoảng vượt nhịp. Phải tính toán một cách kỹ lưỡng để các vật liệu là vừa đủ và cần thiết để lắp đặt.

Hệ lito: TS 35.48 (TS40.48…)

Kỹ thuật lắp đặt: Thực hiện nối xà gồ với hệ lito bằng vít tự khoan để tạo thành khung kèo hình chữ A hoặc hình thang. Khoảng cách định vị vào dầm bê tông bằng pad liên kết và Bulong khoảng M100x100mm hoặc M120x120mm. Phần lợp mái ngói sẽ được bắt thanh mè TS 35.48 (TS40.48) theo từng loại ngói.

Kết cấu khung kèo mái ngói 3 lớp:

Đối với loại kết cấu này thường được ứng dụng cho các nhà kho, nhà để chứa đồ. Và giúp cho gia chủ tận dụng được khoảng không gian mái tạo cảm giác vô cùng thoáng mát , rộng rãi cho ngôi nhà của mình.

Khung kèo mái ngói thép nhẹ

Cấu tạo hệ khung kèo mái ngói 3 lớp

Cấu tạo hệ khung kèo 3 lớp cho mái lợp ngói gồm:

  • Hệ xà gồ: 2 thanh C ốp đôi với khoảng cách 700 – 1000mm. Thanh dùng làm xà gồ phụ thuộc vào khoảng vượt nhịp.
  • Hệ cầu phong: Thanh C75.75 hoặc TS61.75. Lắp đặt với khoảng cách 1000 – 1200mm.
  • Hệ lito: Thanh TS35.48. Được chia theo loại ngói khoảng 330mm – 350mm

Tiêu chuẩn thiết kế khung kèo mái ngói thép nhẹ

Mỗi công trình khác nhau sẽ có thiết kế khác nhau và kết cấu khung kèo cũng không giống nhau. Chính vì thế mà có những tiêu chuẩn nhất định đối với các công trình, khung kèo mái ngói cũng không ngoại lệ. Chúng có những tiêu chuẩn để đảm bảo sự an toàn cũng như độ vững chắc cho mái nhà. Các tiêu chuẩn như sau:

  • Tiêu chuẩn về tải trọng và lực tác động: TCVN 2737-1989; AS 1170.1-1989; AS 1170.2-1989.
  • Tiêu chuẩn tính toán thiết kế: AS/NZ 4600-1996.
  • Tiêu chuẩn Úc AS/NZ 4600-1996
  • Độ võng của xà gồ theo phương đứng =L/150
  • Độ võng của kèo theo phương đứng = L/250
  • Cường độ vít liên kết: Vít tự khoan liên kết, mạ kẽm loại 12-14×20mm – HEX có cường độ chịu cắt ≥ 6,8K; Bulong nở M12×150
  • Hoạt tải: 30kg/m2 (n=1.2)
  • Tĩnh tải(kg/m2): Ngói 60 kg/m2 (n=1.1); thân kèo: 15kg/m2; Trần: 10kg/m2.

Khung kèo mái ngói thép nhẹ

Dịch vụ cung cấp, thi công khung kèo mái ngói thép nhẹ uy tín hàng đầu

Việc lựa chọn và thi công mái ngói là vô cùng quan trọng vì nó ảnh hưởng đến tổng thể của công trình và độ an toàn trong quá trình sử dụng. Trong đó, VNTRUSS là đơn vị hàng đầu trong lĩnh vực xây dựng. Là nhà sản xuất, cung cấp và thi công khung kèo mái ngói thép được tin tưởng của các nhà thầu lớn nhỏ lựa chọn trên khắp các thị trường Việt Nam. Với độ uy tín hơn 13 năm hoạt động.

Một số dự án tiêu biểu của VNTRUSS

Để biết thêm thông tin chi tiết. Vui lòng liên hệ ngay với chúng tôi qua Hotline: 0923 222222 để được tư vấn một cách nhanh nhất và tận tình nhất.

  • Với sự tâm huyết của đội ngũ thi công, tạo nên một mái nhà bền đẹp, vững chắc cho khách hàng.
  • Thi công nhanh chóng, đảm bảo đúng tiến độ, giảm ½ thời gian thi công so với thi công khung kèo mái ngói bằng thép hộp hay bằng gỗ.
  • Đảm bảo uy tín, chất lượng sản phẩm: sản phẩm được Quatest1, Quatest2, Quatest3 và trung tâm VLXD bách khoa kiểm định và cấp chứng nhận.
  • Độ bền khung kèo thép lên đến 50 năm và bảo hành 20 năm.
  • Giái pháp thi công trọn gói từ khâu thi công đến hoàn thiện, giúp tiết kiệm chi phí cho gia chủ.
