Khung đỡ mái tôn: Giải pháp kết cấu thép chịu lực cho công trình

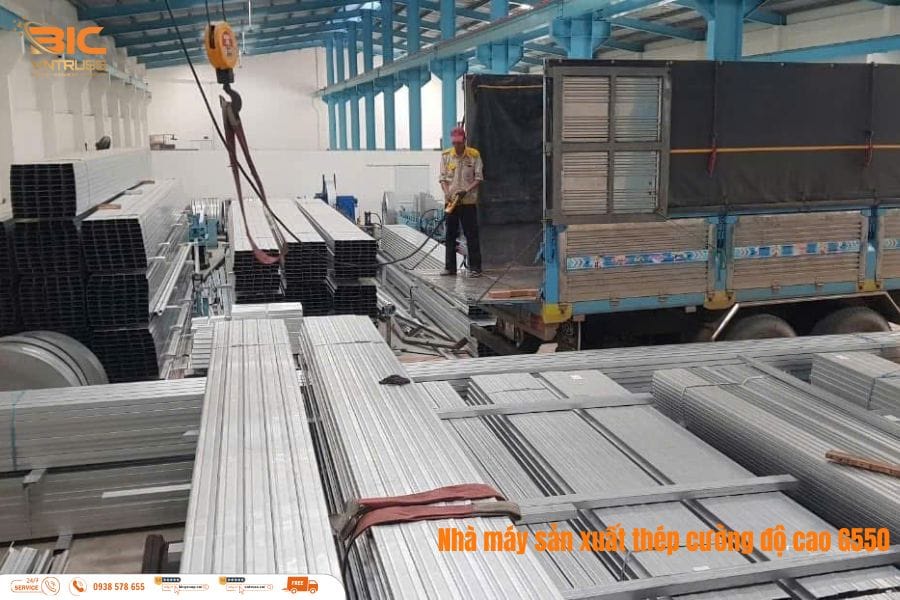

Nếu anh/chị đang tìm nhà máy sản xuất thép lợp tôn/khung đỡ mái tôn với giá sỉ tốt, điều quan trọng không chỉ là báo giá nhanh. Quan trọng hơn là đúng quy cách, thép đúng độ dày/cường độ, lớp mạ phù hợp môi trường, và có hồ sơ kỹ thuật – CO/CQ (nếu cần) để thi công, nghiệm thu và bảo hành minh bạch. Chọn đúng nhà máy ngay từ đầu sẽ giúp anh/chị tối ưu chi phí, hạn chế rủi ro “hàng không đúng chuẩn”, và đảm bảo tiến độ giao hàng cho công trình.
Bài viết này sẽ hướng dẫn anh/chị cách hiểu đúng về khung đỡ mái tôn, các yếu tố ảnh hưởng trực tiếp đến chịu lực – độ bền – tuổi thọ, và checklist làm việc với nhà máy để nhận báo giá đúng – đủ – dễ so sánh.
Khung đỡ mái tôn là gì? Vì sao nó quyết định 80% “độ bền” của mái?
Khung đỡ mái tôn là hệ kết cấu thép chịu lực nằm bên dưới tấm lợp, có nhiệm vụ:
- Chịu tải trọng gió, mưa, tải bảo trì, và các tải trọng sử dụng tùy công trình
- Giữ phẳng – giữ độ dốc, hạn chế võng/rung/ồn
- Là “xương sống” để tôn, vít, diềm, máng xối… bám chắc và vận hành ổn định lâu dài
Một mái tôn có thể đẹp ở ngày bàn giao. Nhưng sau 6–12 tháng, “mái có bền hay không” thường lộ ra ở 3 điểm:
- Võng mái (bước xà gồ không tối ưu / thép thiếu chuẩn)
- Rung – ồn khi gió mạnh (độ cứng hệ khung và liên kết kém)
- Rỉ sét nhanh (lớp mạ không phù hợp môi trường hoặc vật tư không đúng cam kết)
Khung đỡ mái tôn gồm những gì?
Tùy thiết kế, một hệ khung thường gồm:
- Kèo/vì kèo (chịu lực chính, vượt nhịp)
- Xà gồ (đỡ trực tiếp tấm tôn; phổ biến dạng C/Z/hoặc theo giải pháp nhà máy)
- Giằng – liên kết – bản mã – bulông/vít (quyết định độ ổn định toàn hệ)
- Phụ kiện đi kèm: tôn úp nóc, diềm mái, máng xối… (tùy gói cung cấp)
Điểm then chốt: đừng chỉ hỏi “giá thép/kg”. Hãy hỏi “giải pháp khung theo bản vẽ của tôi có đảm bảo độ cứng – độ bền – chống ăn mòn không?”

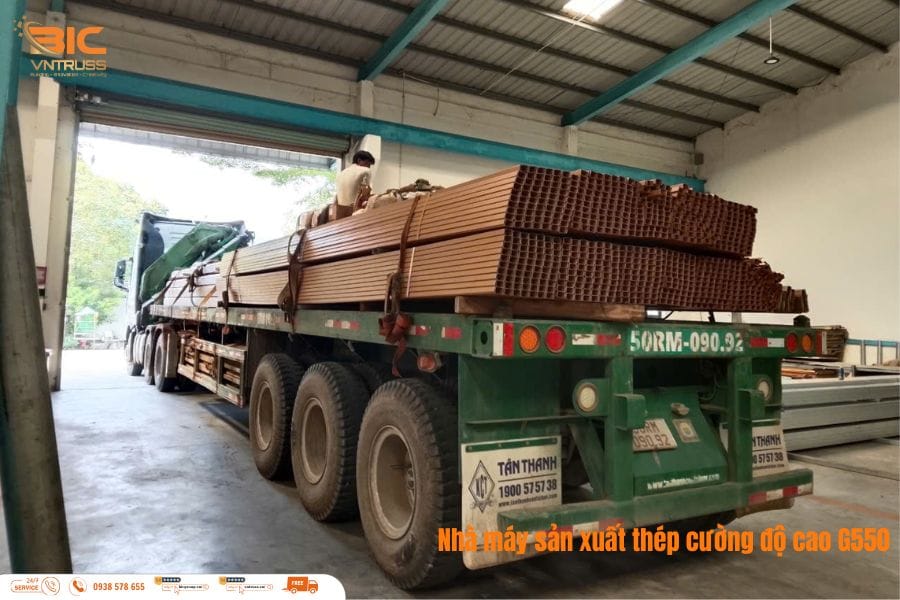

7 tiêu chí chọn nhà máy sản xuất thép lợp tôn để mua sỉ “đúng – bền – dễ nghiệm thu”
Minh bạch quy cách: độ dày – mác thép – dung sai
Nhà máy uy tín sẽ ghi rõ: quy cách, độ dày danh nghĩa, dung sai, và phương pháp kiểm tra khi giao nhận.
Lớp mạ phù hợp môi trường (đặc biệt ven biển/ẩm mặn)
- Công trình gần biển, khu ẩm mặn: ưu tiên lớp mạ có khả năng chống ăn mòn cao hơn
- Công trình nội đô: chọn lớp mạ phù hợp để tối ưu chi phí nhưng vẫn bền
👉 Nếu nhà máy “không hỏi công trình ở đâu” mà báo giá ngay, rủi ro thường nằm ở đây.
Có hỗ trợ kỹ thuật: đọc bản vẽ – đề xuất tối ưu bước xà gồ
Mua sỉ thông minh là mua theo tối ưu kết cấu, không phải mua “thừa” vì sợ thiếu.
- Tối ưu bước xà gồ giúp giảm vật tư nhưng vẫn đạt độ cứng
- Tối ưu liên kết giúp giảm lỗi thi công và giảm rung ồn
Có hồ sơ kỹ thuật đi kèm khi cần (CO/CQ, chứng chỉ vật liệu, phiếu xuất xưởng)
Không phải công trình nào cũng yêu cầu đủ bộ, nhưng dự án/nhà xưởng thường cần để nghiệm thu – thanh toán.
Năng lực sản xuất & giao hàng: cam kết tiến độ theo khối lượng thật
Nhà máy có năng lực sẽ nói rõ:
- Sản lượng/ngày
- Khả năng cán/đột/dập theo yêu cầu
- Lịch giao theo đợt (nếu công trình gấp)
Quy cách đóng gói – bảo quản – vận chuyển rõ ràng
Rất nhiều thép “đúng lúc xuất xưởng” nhưng hư trong vận chuyển nếu đóng gói kém hoặc lưu kho sai.
Báo giá “dễ so sánh”: tách rõ vật tư – gia công – vận chuyển
Báo giá tốt là báo giá giúp anh/chị ra quyết định nhanh:
- Quy cách từng hạng mục
- Đơn giá theo đơn vị rõ ràng
- Điều kiện giao hàng – thanh toán – thời gian sản xuất
Tầm quan trọng của kết cấu khung đỡ mái tôn vững chắc
Khả năng chịu tải trọng lớn và đa dạng
Hệ khung phải gánh trên mình rất nhiều loại tải trọng khác nhau:
- Tải trọng tĩnh: Trọng lượng tự nhiên của tấm tôn, hệ thống xà gồ, các lớp cách nhiệt và phụ kiện.
- Tải trọng động: Trọng lượng của người thợ khi thi công, bảo trì hoặc lắp đặt các thiết bị trên mái (như bồn nước, máy năng lượng mặt trời).
- Tải trọng môi trường: Sức nặng của nước mưa khi mưa lớn hoặc rác thải tích tụ.
Chống chịu thiên tai và thời tiết khắc nghiệt
Tại Việt Nam, gió bão là mối đe dọa lớn nhất đối với mái tôn.
- Chống tốc mái: Một hệ khung yếu, liên kết lỏng lẻo sẽ khiến mái tôn dễ dàng bị gió cuốn bay, gây nguy hiểm tính mạng và thiệt hại tài sản.
- Chống rung lắc: Khung vững chắc với hệ giằng (giằng cột, giằng mái) giúp triệt tiêu các rung động do gió giật, ngăn ngừa việc vít bị lỏng theo thời gian – nguyên nhân chính gây thấm dột.
Đảm bảo độ bền và tuổi thọ công trình
- Giảm thiểu biến dạng: Khung chịu lực tốt giúp mái tôn luôn giữ được hình dáng phẳng theo thiết kế, tránh bị võng. Khi mái bị võng, nước mưa sẽ đọng lại, dẫn đến tình trạng oxy hóa và rỉ sét tôn nhanh hơn gấp nhiều lần.
- Bảo vệ kết cấu bên dưới: Khi hệ khung vững, nó chuyển tải trọng đều xuống các cột và móng, giúp toàn bộ ngôi nhà ổn định, tránh nứt tường do lực phân bổ không đều.
Tối ưu hóa chi phí dài hạn
Nhiều người có xu hướng tiết kiệm vật liệu khung (dùng thép mỏng, khoảng cách xà gồ quá thưa) để giảm chi phí ban đầu. Tuy nhiên:
- Chi phí sửa chữa: Một hệ khung yếu dẫn đến thấm dột, hư hỏng nội thất bên dưới, và chi phí gia cố sau này thường cao hơn nhiều so với việc làm chắc chắn ngay từ đầu.
- Giá trị sử dụng: Hệ khung thép mạ kẽm hoặc thép chịu lực tiêu chuẩn có thể duy trì độ bền từ 20-40 năm mà không cần bảo trì lớn.
Các loại khung đỡ mái tôn phổ biến hiện nay
Trong xây dựng hiện đại, có hai loại vật liệu chính được sử dụng để làm khung đỡ mái: thép truyền thống và thép mạ hợp kim.
Khung đỡ bằng thép đen (Sắt) truyền thống
- Đặc điểm: Thường sử dụng các loại thép hình (V, I, H) hoặc thép hộp sơn chống rỉ (thường gọi là khung đỡ sắt).
- Ưu điểm: Giá thành vật liệu ban đầu rẻ, dễ gia công tại công trường.
- Nhược điểm:
- Trọng lượng nặng: Gây áp lực lớn lên móng và kết cấu chịu lực của công trình.
- Dễ bị ăn mòn: Lớp sơn chống rỉ dễ bong tróc, khiến thép bị gỉ sét nhanh chóng trong điều kiện khí hậu nhiệt đới gió mùa của Việt Nam, đặc biệt là khu vực ven biển hoặc môi trường ẩm ướt.
- Độ bền không cao: Cần bảo trì, sơn lại định kỳ để đảm bảo tuổi thọ.

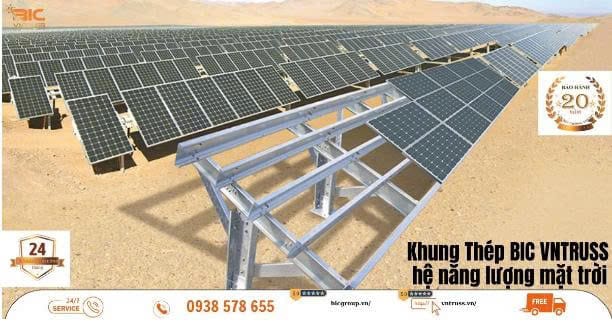

Khung đỡ bằng thép mạ hợp kim nhôm kẽm (Thép siêu nhẹ)
Đây là vật liệu mới, hiện đại và đang là xu hướng thay thế thép đen truyền thống.
- Đặc điểm: Sử dụng thép cường độ cao (G550) được mạ một lớp hợp kim Nhôm-Kẽm (ví dụ: AZ100, AZ150) bảo vệ.
- Ưu điểm:
- Siêu nhẹ: Trọng lượng nhẹ hơn thép đen rất nhiều, giảm tải trọng đáng kể cho toàn bộ công trình, tiết kiệm chi phí làm móng.
- Chống gỉ sét tuyệt đối: Lớp mạ Nhôm-Kẽm tạo ra một lớp bảo vệ điện hóa, chống lại sự ăn mòn của môi trường và nước mưa, giúp khung có tuổi thọ lên đến 50 năm mà không cần sơn bảo dưỡng.
- Cường độ cao: Mặc dù nhẹ nhưng thép G550 có cường độ chịu lực tương đương hoặc cao hơn thép đen thông thường.
- Nhược điểm: Chi phí vật liệu ban đầu có thể cao hơn thép đen.
Phân tích cấu tạo khung đỡ mái tôn và mái ngói
Mặc dù đều là hệ giàn đỡ mái, nhưng cấu tạo giữa khung đỡ mái tôn và khung đỡ mái ngói có sự khác biệt rõ rệt về độ phức tạp và mật độ chi tiết.
Cấu tạo khung đỡ mái tôn
Do mái tôn là vật liệu lợp nhẹ và có khổ rộng, khung đỡ mái tôn thường có cấu tạo đơn giản hơn, bao gồm:
- Kèo: Các thanh chịu lực chính, tạo độ dốc cho mái. Khoảng cách giữa các kèo thường lớn hơn so với mái ngói (khoảng 3m – 6m).
- Xà gồ: Các thanh ngang đặt vuông góc với kèo, có nhiệm vụ đỡ trực tiếp tấm tôn. Khoảng cách xà gồ có thể từ 0.8m đến 1.5m tùy thuộc vào độ dày của tôn.
- Thanh chống: Các thanh hỗ trợ để tăng độ cứng vững cho hệ giàn.
- Độ dốc: Mái tôn cần độ dốc tối thiểu khoảng 10% để đảm bảo thoát nước tốt.
Cấu tạo khung đỡ mái ngói
Mái ngói là vật liệu nặng, có kích thước nhỏ và yêu cầu mật độ đỡ cao hơn để tránh ngói bị trượt hoặc vỡ. Khung đỡ mái ngói có cấu tạo phức tạp hơn:
- Kèo: Vẫn là thanh chịu lực chính.
- Xà gồ : Thanh đỡ ngang chính, khoảng cách tương tự mái tôn.
- Mè: Đây là điểm khác biệt then chốt. Mè là các thanh nhỏ được đặt vuông góc với xà gồ, có nhiệm vụ móc hoặc đỡ trực tiếp viên ngói. Khoảng cách giữa các thanh mè phải tuân thủ nghiêm ngặt theo quy cách của từng loại ngói (thường từ 30cm – 35cm).
- Khung đỡ chữ A: Đối với mái dốc truyền thống hoặc biệt thự, hệ giàn thường được thiết kế theo hình tam giác cân (chữ A) để tối ưu khả năng chịu lực nén và lực ngang.
Lựa chọn vật liệu cho khung đỡ mái phù hợp với mọi công trình
Việc lựa chọn vật liệu cho khung đỡ mái phải dựa trên ba tiêu chí:
- Tải trọng: Khả năng chịu tải của vật liệu phải lớn hơn tổng tải trọng của mái lợp, người thi công, và các yếu tố khí hậu.
- Môi trường: Đối với các khu vực có độ ẩm cao, gần biển, hoặc công trình yêu cầu độ bền cao (nhà xưởng, biệt thự), thép mạ nhôm kẽm là lựa chọn tối ưu.
- Tính thẩm mỹ và kiểu dáng: Đối với các mái nhà có độ phức tạp cao, đòi hỏi sự chính xác tuyệt đối về góc độ (như mái thái, mái dốc 4 phía), hệ giàn thép siêu nhẹ được sản xuất và lắp đặt bằng bu lông mang lại độ chính xác cao hơn so với việc hàn thủ công bằng khung đỡ sắt đen.
Giải pháp khung thép mạ hợp kim nhôm kẽm siêu nhẹ VNTRUSS
Trong kỷ nguyên xây dựng xanh và bền vững, việc sử dụng các vật liệu nhẹ, thân thiện môi trường và có tuổi thọ cao đang là ưu tiên hàng đầu.
VNTRUSS tự hào là đơn vị cung cấp giải pháp khung thép mạ hợp kim nhôm kẽm siêu nhẹ hàng đầu tại Việt Nam, mang đến hệ giàn đỡ mái hoàn hảo cho mọi công trình, từ nhà phố, biệt thự, resort đến các công trình công nghiệp lớn.
Tại sao chọn khung thép VNTRUSS?
- Vật liệu độc quyền (AZ100, AZ150): Sản phẩm sử dụng thép cường độ cao G550 mạ hợp kim Nhôm-Kẽm, đảm bảo khả năng chống ăn mòn vượt trội, thách thức mọi điều kiện thời tiết khắc nghiệt của Việt Nam.
- Thiết kế chính xác tuyệt đối: Hệ giàn được thiết kế trên phần mềm chuyên dụng, cắt và đột lỗ tự động, đảm bảo mọi chi tiết khớp nối chuẩn xác 100%, đặc biệt quan trọng với hệ khung đỡ mái ngói phức tạp.
- Kết nối bằng bu lông: Loại bỏ hoàn toàn mối hàn tại công trường, tăng tốc độ thi công, đảm bảo tính thẩm mỹ và không làm tổn hại đến lớp mạ chống gỉ.
- Giải pháp toàn diện: Cung cấp đầy đủ các giải pháp từ khung đỡ mái tôn đơn giản đến hệ giàn 3 lớp cho mái ngói cao cấp.
Đừng để hệ thống khung đỡ mái kém chất lượng làm suy giảm giá trị và độ an toàn của ngôi nhà. Đầu tư vào hệ giàn thép mạ hợp kim nhôm kẽm VNTRUSS là sự đầu tư vào tuổi thọ và sự bền vững của công trình.
Khám phá ngay giải pháp khung thép mạ hợp kim nhôm kẽm siêu nhẹ tại VNTRUSS và nhận tư vấn thiết kế miễn phí hôm nay!
