Khung năng lượng mặt trời là gì và có vai trò thế nào trong hệ pin năng lượng mặt trời?

Khung năng lượng mặt trời (hay còn gọi là khung solar) là kết cấu dùng để đỡ và cố định các tấm pin tại vị trí lắp đặt. Khung giúp duy trì vị trí, góc nghiêng theo thiết kế và truyền tải trọng của tấm pin cùng các tác động từ môi trường đến kết cấu đỡ. Vì vậy, khi tìm hiểu điện mặt trời, bên cạnh tấm pin và thiết bị chuyển đổi điện, việc hiểu đúng vai trò của khung đỡ cũng là bước đầu để lựa chọn giải pháp phù hợp.

Cùng BIC VNTRUSS tìm hiểu về giàn khung năng lượng mặt trời qua bài viết dưới đây.

Vì sao gia chủ nên cân nhắc lắp đặt điện mặt trời tại Việt Nam?

Việt Nam có tiềm năng khai thác năng lượng mặt trời tại nhiều khu vực. Theo Tổng công ty Điện lực miền Nam (EVNSPC), khu vực phía Nam có lợi thế về bức xạ mặt trời, với khoảng 2.000–2.600 giờ nắng mỗi năm. Đây là điều kiện để gia chủ tìm hiểu phương án sử dụng điện mặt trời trong sinh hoạt.

Hệ thống tấm pin năng lượng mặt trời có thể giúp gia đình tự tạo ra một phần điện sử dụng tại chỗ, giảm lượng điện cần mua từ lưới và hỗ trợ tiết kiệm chi phí trong quá trình sử dụng. Tuy nhiên, hiệu quả thực tế phụ thuộc vào lượng bức xạ tại khu vực, hướng và góc nghiêng của pin, tình trạng che bóng, công suất lắp đặt cùng thời điểm tiêu thụ điện.

Nhiệt độ cao cũng không đồng nghĩa với việc pin phát điện hiệu quả hơn. Khi nhiệt độ mô-đun tăng, công suất chuyển đổi có thể giảm tùy theo đặc tính của tấm pin và điều kiện vận hành.

Vì vậy, trước khi đầu tư, gia chủ nên xem xét nhu cầu tiêu thụ điện, điều kiện mái nhà và phương án lắp đặt. Đặc biệt, không nên chỉ so sánh giá tấm pin mà bỏ qua các bộ phận kết cấu có nhiệm vụ nâng đỡ và cố định hệ thống.

Khung năng lượng mặt trời là gì?

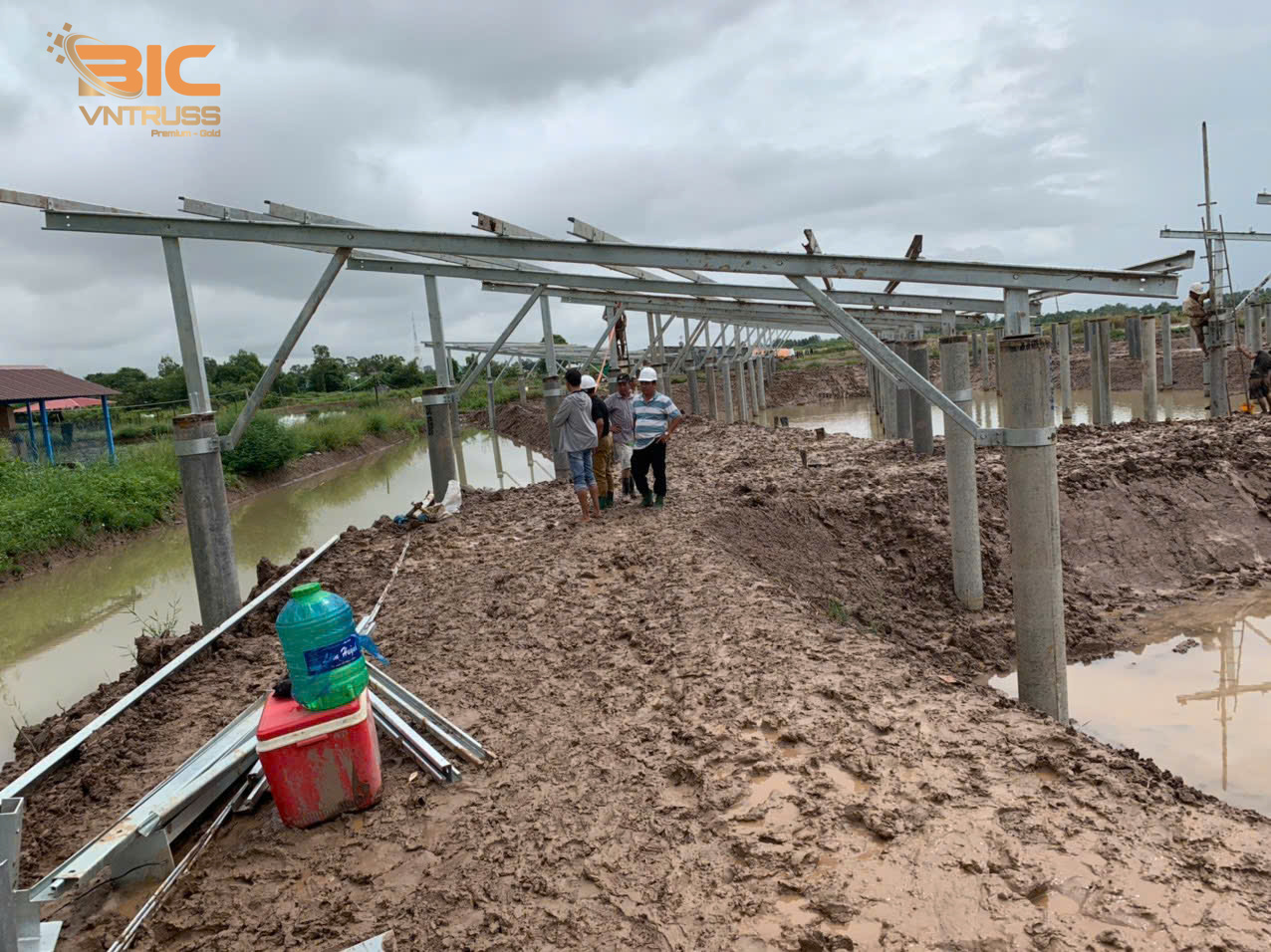

Khung năng lượng mặt trời là hệ kết cấu dùng để đỡ, cố định các tấm pin và truyền tải trọng đến kết cấu đỡ của công trình. Tùy vị trí lắp đặt và phương án thiết kế, hệ khung có thể gồm các thanh đỡ, chân đỡ, chi tiết liên kết và các cấu kiện cần thiết khác.

Khung đỡ pin mặt trời không phải là tấm pin hay toàn bộ hệ thống điện mặt trời. Đây là hạng mục đảm nhiệm chức năng cơ khí, góp phần duy trì vị trí lắp đặt và sự ổn định của các tấm pin trong quá trình sử dụng.

Kết cấu giàn khung sẽ khác nhau tùy theo công trình lắp trên mái tôn, mái bê tông, mái nhà xưởng hay mặt bằng riêng. Do đó, việc lựa chọn cần bắt đầu từ điều kiện lắp đặt và yêu cầu kỹ thuật, thay vì mặc định một mẫu khung có thể dùng cho tất cả các công trình.

Khung năng lượng mặt trời có vai trò gì trong hệ thống?

Ngoài việc nâng đỡ tấm pin, hệ khung còn phải đáp ứng yêu cầu về vị trí lắp đặt và truyền tải trọng. Lựa chọn đúng kết cấu ngay từ đầu giúp chủ đầu tư có cơ sở để kiểm soát vật tư, phương án liên kết và yêu cầu thi công.

Đỡ và cố định tấm pin

Giàn khung tạo điểm tựa để các tấm pin năng lượng mặt trời được lắp đúng vị trí theo phương án đã tính toán. Cấu kiện và liên kết cần phù hợp với bề mặt lắp đặt để duy trì vị trí của các tấm pin trong quá trình sử dụng.

Duy trì góc lắp đặt theo thiết kế

Hướng và góc nghiêng ảnh hưởng đến lượng ánh sáng mà tấm pin năng lượng mặt trời tiếp nhận. Hệ khung giúp duy trì cách bố trí theo thiết kế, phù hợp với điều kiện thực tế của công trình.

Việc xác định phương án lắp đặt cần được thực hiện dựa trên đặc điểm mái và yêu cầu của hệ thống, không chỉ dựa vào diện tích có thể đặt pin.

Tiếp nhận và truyền tải trọng

Hệ khung phải đáp ứng trọng lượng của các tấm pin và những tác động từ môi trường, trong đó có tải trọng gió. Các cấu kiện và liên kết có nhiệm vụ truyền tải trọng đến kết cấu đỡ hoặc nền móng.

Vì vậy, khả năng chịu lực cần được đánh giá trên toàn bộ hệ kết cấu, bao gồm tiết diện cấu kiện, cách bố trí, liên kết và điều kiện công trình. Không nên chỉ nhìn vào độ dày hoặc hình thức bên ngoài của một thanh thép để kết luận hệ khung có an toàn hay không.

Đây cũng là lý do chủ đầu tư nên làm rõ yêu cầu kỹ thuật trước khi đặt hàng. Việc thống nhất bản vẽ và quy cách cấu kiện từ đầu giúp các bên có cơ sở để phối hợp giữa thiết kế, sản xuất vật tư và thi công.

Các vật liệu thường dùng để làm khung solar

Trên thị trường, các phương án khung sử dụng nhôm, thép mạ kẽm nhúng nóng, thép đen sơn bảo vệ hoặc thép mạ hợp kim nhôm kẽm có những đặc điểm khác nhau. Mỗi vật liệu có đặc điểm riêng về trọng lượng, khả năng bảo vệ bề mặt và yêu cầu sử dụng.

Khung nhôm

Nhôm có ưu điểm về trọng lượng nhẹ và khả năng chống ăn mòn. Khi lựa chọn, cần xem xét hợp kim, tiết diện, phương án liên kết và khả năng đáp ứng tải trọng thiết kế.

Khung thép mạ kẽm nhúng nóng

Phương án này kết hợp nền thép với lớp mạ kẽm bảo vệ bề mặt. Việc lựa chọn cần căn cứ vào đặc tính thép, lớp mạ, môi trường sử dụng và yêu cầu kết cấu của công trình.

Khung thép đen sơn bảo vệ

Thép đen sơn có thể được cân nhắc khi cần phương án vật liệu phù hợp với ngân sách đầu tư. Tuy nhiên, khả năng chống ăn mòn phụ thuộc vào chất lượng lớp sơn, điều kiện môi trường và việc bảo trì trong quá trình sử dụng.

Khung thép nhẹ mạ hợp kim nhôm kẽm

Thép nhẹ mạ hợp kim nhôm kẽm kết hợp nền thép với lớp mạ bảo vệ bề mặt. Vật liệu này có thể được gia công thành các cấu kiện theo thông số và bản vẽ đã thống nhất.

Đối với hệ khung sử dụng cấu kiện thép nhẹ, việc lựa chọn cấp thép, tiết diện, chiều dày, lớp mạ và liên kết cần phù hợp với yêu cầu của dự án.

Không có một loại vật liệu duy nhất phù hợp cho mọi công trình. Khi so sánh các phương án, chủ đầu tư nên cân đối yêu cầu chịu lực, môi trường lắp đặt, chi phí đầu tư và nhu cầu bảo trì thay vì chỉ lựa chọn theo giá mua ban đầu.

Khi lựa chọn giàn khung năng lượng mặt trời, cần quan tâm điều gì?

Một giàn khung năng lượng mặt trời phù hợp cần được lựa chọn dựa trên điều kiện công trình và yêu cầu của hệ thống. Trước khi đặt hàng, gia chủ và chủ đầu tư nên làm rõ những yếu tố sau.

• Vị trí lắp đặt: Khung trên mái tôn, mái bê tông hay mặt bằng riêng có thể cần cấu tạo và phương án liên kết khác nhau.
• Khả năng chịu tải: Cần xem xét kết cấu đỡ hiện hữu có đáp ứng trọng lượng bổ sung và các tác động từ môi trường hay không.
• Vật liệu và lớp bảo vệ: Lựa chọn cần phù hợp với điều kiện sử dụng, đặc biệt tại khu vực có độ ẩm cao hoặc gần biển.
• Quy cách cấu kiện: Tiết diện, chiều dày, chiều dài và các thông số sản xuất cần bám sát bản vẽ, yêu cầu kỹ thuật và phương án bố trí tấm pin năng lượng mặt trời đã thống nhất.
• Chi phí sử dụng lâu dài: Ngoài chi phí đầu tư, nên tính đến công tác bảo trì và khả năng tiếp cận khi cần kiểm tra hệ thống.

Đối với các dự án có yêu cầu gia công theo bản vẽ, việc trao đổi thông số kỹ thuật với đơn vị cung ứng trước khi sản xuất là bước quan trọng. Cách làm này giúp thống nhất quy cách vật tư và hạn chế sai khác giữa yêu cầu thiết kế và sản phẩm được đặt hàng.

Đây cũng là cơ sở để so sánh báo giá có đầy đủ thông tin hơn. Thay vì chỉ hỏi giá một thanh thép hoặc một bộ khung, chủ đầu tư nên làm rõ loại cấu kiện, quy cách và phạm vi cung ứng của từng phương án.

Tìm hiểu giải pháp khung solar VNTRUSS

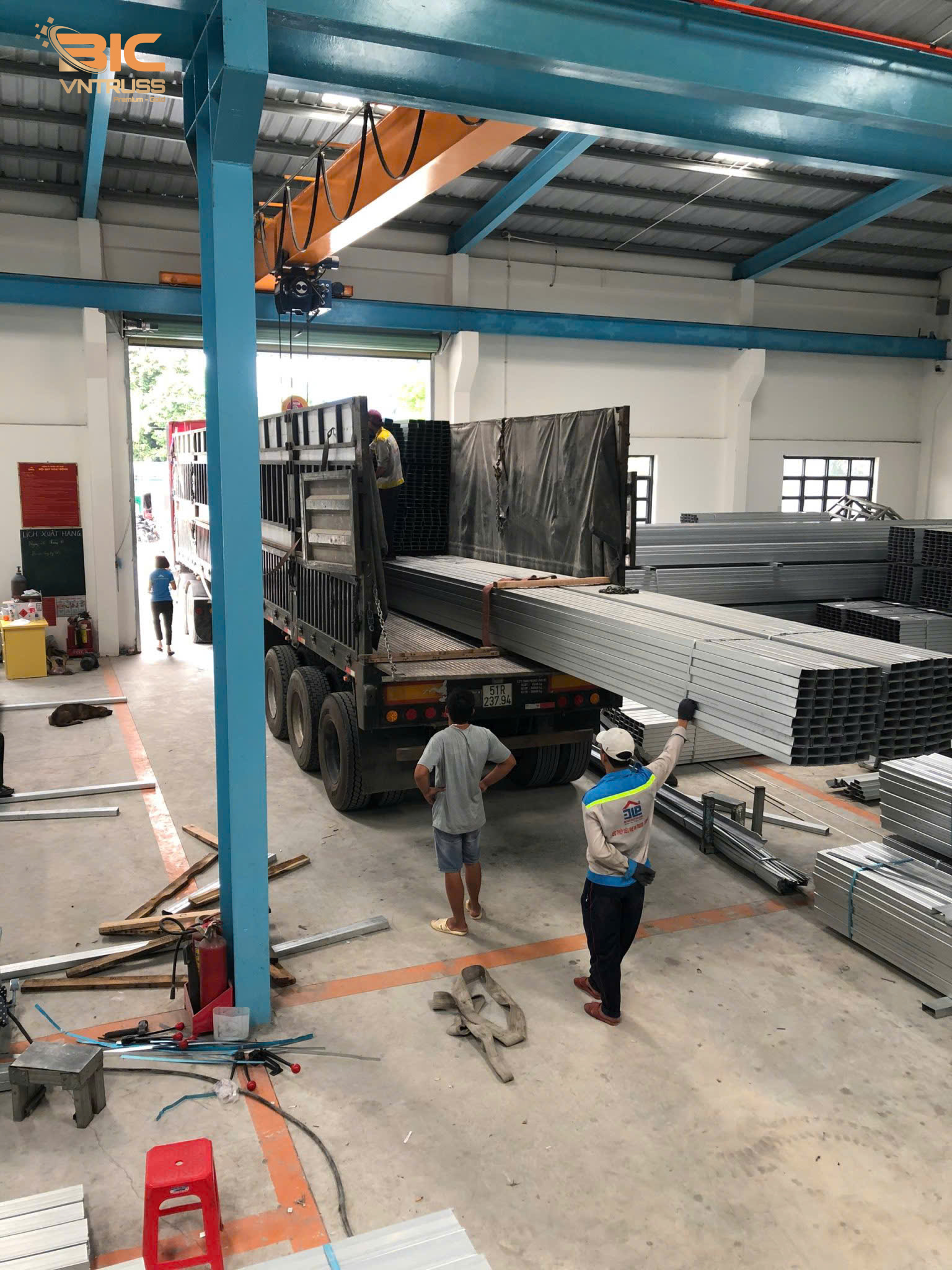

BIC VNTRUSS sản xuất và cung cấp xà gồ, cấu kiện thép phục vụ hệ khung solar theo nhu cầu của dự án. Với năng lực sản xuất từ cuộn thép bằng công nghệ cán tạo hình nguội, BIC VNTRUSS có thể sản xuất thanh cầu phong và thanh Lito theo thông số kỹ thuật, bản vẽ và yêu cầu đơn hàng đã thống nhất.

BIC VNTRUSS hỗ trợ bóc tách khối lượng bản vẽ và khảo sát thực tế. Quý đối tác và gia chủ cần hỗ trợ liên hệ ngay với BIC qua Hotline 0938 578 655.

Lợi thế của việc làm việc trực tiếp với đơn vị sản xuất là khách hàng có cơ sở để trao đổi quy cách cấu kiện theo yêu cầu thực tế, thay vì chỉ lựa chọn sản phẩm dựa trên hình thức hoặc tên gọi vật liệu. Khi thông số và bản vẽ được làm rõ từ đầu, các bên có thể thống nhất yêu cầu vật tư trước khi đưa vào sản xuất.

Đối với dự án điện mặt trời, việc xác định rõ kết cấu và các yêu cầu kỹ thuật là bước quan trọng để lựa chọn phương án phù hợp. Nếu cần tìm hiểu sâu hơn về cấu tạo, các loại vật liệu, ứng dụng và những lưu ý khi lắp đặt, bạn có thể đọc thêm bài Hệ khung solar VNTRUSS trên website.

Đang tìm nguồn cung cấu kiện thép cho dự án điện mặt trời? Hãy liên hệ BIC VNTRUSS để trao đổi về bản vẽ, quy cách vật tư và yêu cầu của công trình. Việc làm rõ nhu cầu ngay từ đầu sẽ giúp quá trình tư vấn, thống nhất phương án và chuẩn bị đơn hàng có cơ sở cụ thể hơn.
