Khoảng Cách Xà Gồ Lợp Ngói Bao Nhiêu Là Hợp Lý?

29/03/2019
8243 lượt xem

Khoảng Cách Xà Gồ Lợp Ngói Bao Nhiêu Là Hợp Lý?

Phần mái ngói là một chi tiết rất quan trọng trong ngôi nhà. Do đó, việc tính toán số liệu về khoảng cách xà gồ lợp ngói, cách lựa chọn xà gồ sao cho hợp lý là điều vô cùng cần thiết.

Nó vừa đảm bảo chi phí sao cho tiết kiệm nhất vừa cần phải đáp ứng các yêu cầu của việc lợp mái ngói làm nhà một cách đảm bảo đúng như yêu cầu kỹ thuật. Một câu hỏi được đa số thợ thi công quan tâm đó là “khoảng cách xà gồ lợp mái ngói như thế nào là hợp lý?

1 – XÀ GỒ LÀ GÌ?

  • Trong kỹ thuật xây dựng, xà gồ là một cấu trúc ngang trong một mái nhà, xà gồ có chức năng chống đỡ tải trọng của tầng mái, và được sự hỗ trợ từ các vì kèo gốc hoặc nhờ vào các bức tường xây dựng.
  • Thiết kế về khoảng cách của xà gồ được ứng dụng trên mái lợp phụ thuộc vào tải trọng của các mái phụ và độ dài của ngói lợp.

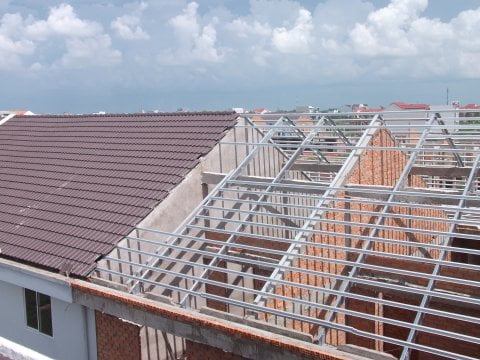

Khoảng Cách Xà Gồ Lợp Ngói Bao Nhiêu Là Hợp Lý?

2 –  KHOẢNG CÁCH XÀ GỒ LỢP NGÓI NHƯ THẾ NÀO LÀ ĐẠT CHUẨN?

Tùy vào từng loại khung kèo mà khoảng cách xà gồ cũng sẽ khác nhau:

  • Đối với những hệ khung kèo 2 lớp (áp dụng cho loại mái đóng trần hoặc sàn bê tông. Kết cấu mái kiểu này bao gồm các vì kèo chữ A và lito lợp ngói): Khoảng cách kèo lợp ngói tối ưu là 1100 đến 1200 mm
  • Đối với những hệ khung kèo 3 lớp (nhằm mục đích tận dụng không gian phía dưới để làm phòng thờ, nhà kho,… Kết cấu mái kiểu này bao gồm xà gồ, cầu phong, lito): Khoảng cách xà gồ tối ưu cần đạt là 800 – 900mm, khoảng cách các cầu phong là 1200 mm.

3 – KẾT CẤU VÀ CÁCH LỢP MÁI NGÓI

CHUẨN BỊ KẾT CẤU MÁI TRƯỚC KHI LỢP:

  • Độ dốc mái 30 độ. Điều đó có nghĩa là cứ 1m đo theo chiều ngang, thì kèo phải nâng lên 0.57m .
  • Độ dốc 30 độ chỉ cho phép chiều xuôi mái ngói tối đa đạt được là 10m.
  • Độ dốc 45 độ nên có chiều xuôi mái ngói từ 10m đến 15m.
  • Độ dốc từ trên 45 độ đến 60 độ có chiều xuôi mái ngói không giới hạn.
  • Đo chiều dài “L” từ chỗ hàng đòn tay đầu tiên đến hàng đòn tay ở nóc nhà, lấy chiều dài “L” đó chia cho khoảng từ 280 đến 300 sẽ tính được số đòn tay R. R ≤ 320 (nhỏ hơn hoặc bằng 320).
  • Độ cao của đỉnh đòn tay cuối cùng cần phải cao hơn đỉnh đòn tay trước nó là 25.

Lưu ý: Chiều dài “L” phụ thuộc vào độ dốc và chiều dài mái.

  • Hai đòn tay trên nóc phải được giữ khoảng cách từ 4 đến 6cm.
  • Đặt hàng cho đòn tay đầu tiên bằng cách lấy khoảng cách ngay từ tim của đòn tay thứ hai từ 28 đến 32cm (tuỳ thuộc chiều dài và độ dốc của mái ngói mà ta bố trí).
  • Lợp đầy đủ một hàng dưới để làm chuẩn, sau đó tiếp tục lợp lên.
  • Lợp ngói theo cách thức phân khúc từ phía dưới lên trên. Cứ cách 10 viên ngói thì đặt 1 dây căng từ nóc đến phía dưới để bảo đảm chúng thẳng hàng.
  • Lợp từ phải sang trái, viên ngói đầu tiên phải được đặt ở góc bên phải, cách mép ngồi của vì kèo là 3cm.
  • Đóng đinh cho mỗi viên ngói ở hàng đầu vào đòn tay bằng đinh cỡ 5cm cho đòn tay gỗ hoặc ốc vít cỡ 5cm cho đòn tay bằng kim loại.

CÁCH LỢP NGÓI:

Độ dốc của mái

  • Tuỳ theo thiết kế của từng công trình, nhưng độ dốc tối thiểu phải đạt là > 40%.
  • Trong trường hợp độ dốc < 40% thì bên dưới lớp ngói phải có lớp chống thấm.
  • Trong trường hợp độ dốc > 60% thì phải bắt thêm vít (đóng đinh) vào toàn bộ phần ngói lợp.

Kết cấu của mái

  • Thông thường, kết cấu của mái gồm 4 lớp: Vì kèo, xà gồ, cầu phong và litơ.
  • Vì kèo phụ thuộc vào giải pháp kết cấu có thể được làm bằng: gỗ, sắt, bê tông cốt thép hay tường thu hồi.
  • Xà gồ nên sử dụng loại cây gỗ có kích thước 5cm x 10cm, 6cm x 12cm, nếu sử dụng thép hộp thì chọn kích cỡ 4cm x 8cm, 5cm x 10cm
  • Khoảng cách xà gồ lợp ngói từ 1m đến 1,5m (phụ thuộc vào khoảng cách giữa các vì kèo).
  • Cầu phong: Sử dụng gỗ với kích cỡ 4cm x 6cm, 4cm x 8cm hoặc dùng sắt hộp 3cm x 6cm, 4cm x 8cm
  • Li tô: Sử dụng gỗ hoặc sắt có kích cỡ 3cm x 3cm

4 – LÀM CÁCH NÀO ĐỂ CÓ MÁI NHÀ NHẸ, BỀN VÀ AN TOÀN

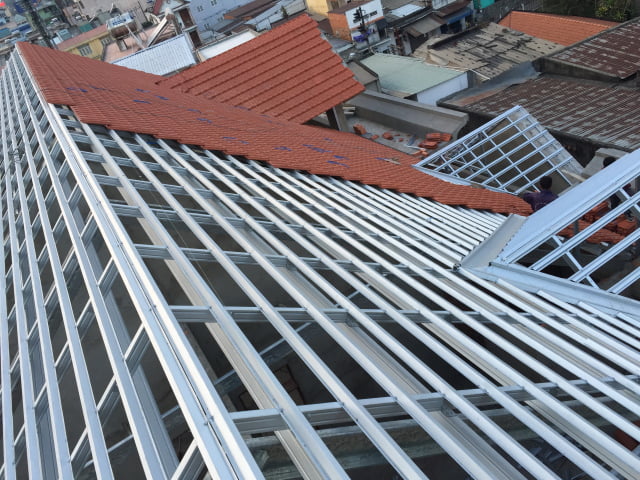

Khoảng Cách Xà Gồ Lợp Ngói Bao Nhiêu Là Hợp Lý?

Khung kèo thép mạ kẽm nhôm siêu nhẹ là một giải pháp có nhiều ưu điểm vượt trội như chống rỉ, mang lại cho không gian sống của bạn sự an toàn và tính thẩm mỹ, thi công nhanh chóng.

Với các tính năng như trên thì thép mạ được sử dụng rất nhiều trong lĩnh vực làm xà gồ nhà dân dụng và trong công nghiệp như biệt thự, nhà phố, nhà xưởng… vô cùng tiện lợi.

Và điều quan trọng là khoảng cách xà gồ lợp ngói sẽ phụ thuộc vào độ nặng hay nhẹ của mái, và được tính toán để áp dụng vào từng trường hợp cụ thể như kích cỡ ngói lợp to hay nhỏ, dài hay ngắn…
