NHỮNG BƯỚC CƠ BẢN KHI THI CÔNG HỆ VÌ KÈO THÉP MẠ TRỌNG LƯỢNG NHẸ

12/10/2018
2307 lượt xem

CẦN NẮM NHỮNG BƯỚC CƠ BẢN KHI THI CÔNG HỆ VÌ KÈO THÉP MẠ TRỌNG LƯỢNG NHẸ

Hệ vì kèo thép mạ trọng lượng nhẹ hay hệ giàn thép mạ đã và đang được rất nhiều đơn vị xây dựng sử dụng thay thế cho các kiểu khung mái truyền thống bởi những ưu điểm vượt trội của nó mang lại như: trọng lượng nhẹ, chắc chắn, thời gian thi công nhanh, … Vậy trong quá trình thi công hệ vì kèo thép mạ trọng lượng nhẹ chúng ta cần bao gồm những bước cơ bản nào?

NHỮNG BƯỚC CƠ BẢN KHI THI CÔNG HỆ VÌ KÈO THÉP MẠ TRỌNG LƯỢNG NHẸ

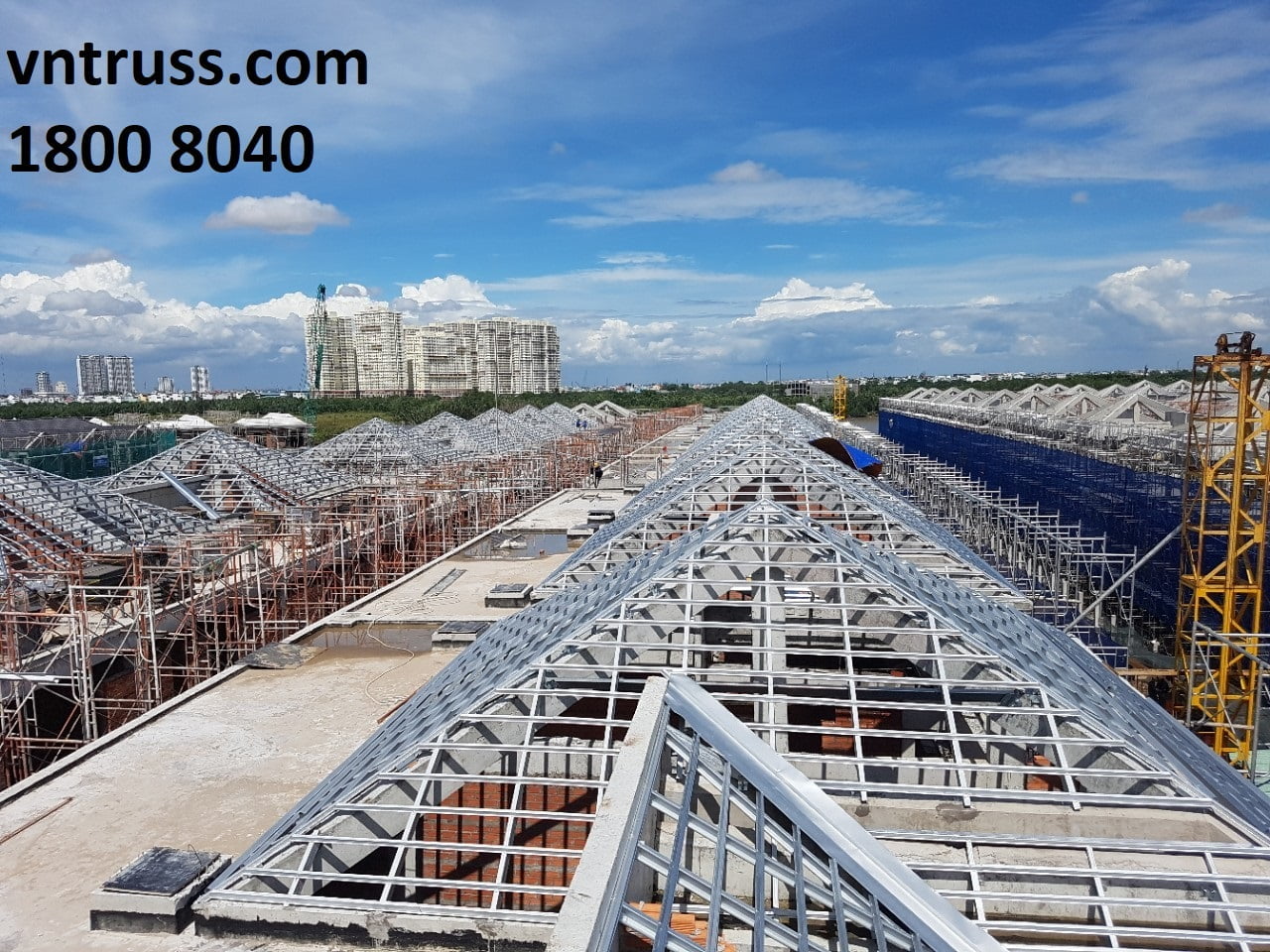

Vi kèo thép

1. Ba bước thi công hệ vì kèo thép mạ cho ngôi nhà

Bước 1: Chuẩn bị mặt bằng

Trước khi tiến hành thì công dự án thì bước quan trọng đó chính là chúng ta phải chuẩn bị mặt bằng, đảm bảo cho mặt bằng phải được hoàn thiện trước khi việc chế tạo mái được tiến hành. Các công việc cần làm trước khi chế tạo mái như:
NHỮNG BƯỚC CƠ BẢN KHI THI CÔNG HỆ VÌ KÈO THÉP MẠ TRỌNG LƯỢNG NHẸ

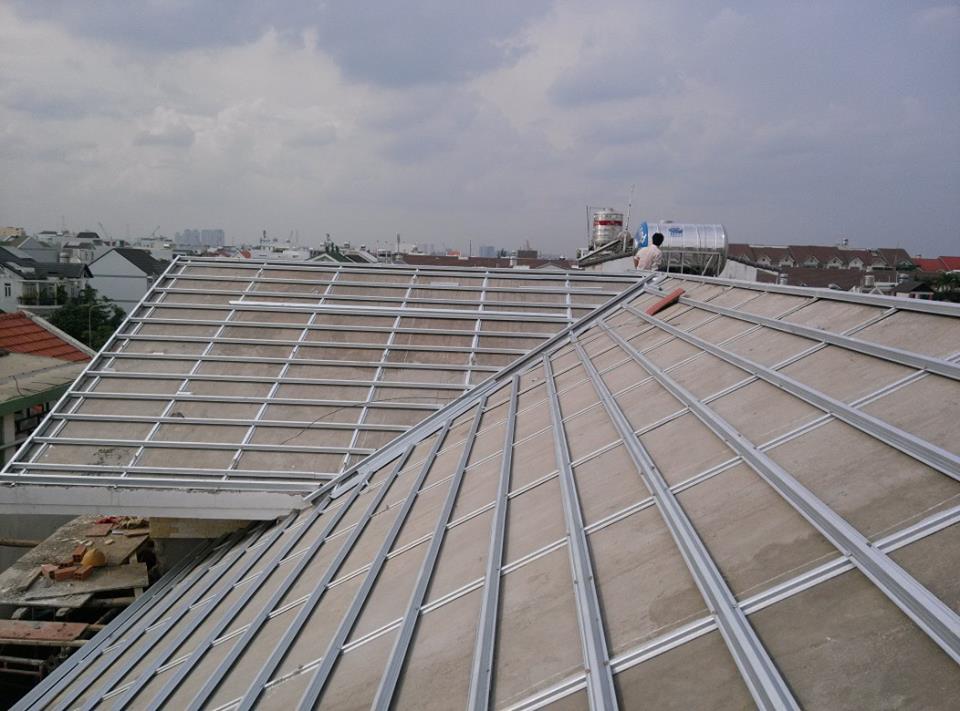

Vi kèo thép chất lượng

  •  Văn phòng làm việc và lán trại cho công nhân chế tạo mái.
  •  Đảm bảo nguồn điện luôn ổn định trong quá trình thi công, bởi vì việc mất điện cột ngột có thể khiến cho các dụng cụ thi công bị hư hại, ảnh hưởng đến tốc độ chế tạo mái. Bạn nên lưu ý nhé!
  • Đảm bảo cho dầm mái bê tông được hoàn thành với độ chính xác về vị trí và độ cao đúng như thông tin thiết kế, để tránh sai sót trong quá trình thi công, lắp đặt mái.
  • Đảm bảo cho việc chế tạo vì kèo phải nằm trong sai số cho phép trước khi tiến hành lắp đặt vì kèo, khi có sự cố phải cần có chuyên gia kỹ thuật chuyên ngành hỗ trợ.
  • Việc điều chỉnh lớn so với thiết kế của giàn mái thép phải được thông báo trước công tác thiết kế. Tuy nhiên, nếu việc này thông báo sau thì tránh nhiệm thuộc về của giám đốc dự án, việc sữa chữa phải thông báo cho kỹ sư để có những điều chỉnh kĩ thuật cần thiết.
  • Chuẩn bị đầy đủ giàn giáo và các phương tiện khác đảm bảo cho quá trình thi công diễn ra suôn sẻ.
  • Nếu trường hợp cần phải sử dụng cần cẩu trong quá trình thi công, cần phải lắp đặt đúng vị trí để đảm bảo cho quá trình thi công được thuận tiện nhất.

Bước 2: Quy trình chế tạo khung vì kèo thép mạ kẽm

NHỮNG BƯỚC CƠ BẢN KHI THI CÔNG HỆ VÌ KÈO THÉP MẠ TRỌNG LƯỢNG NHẸ

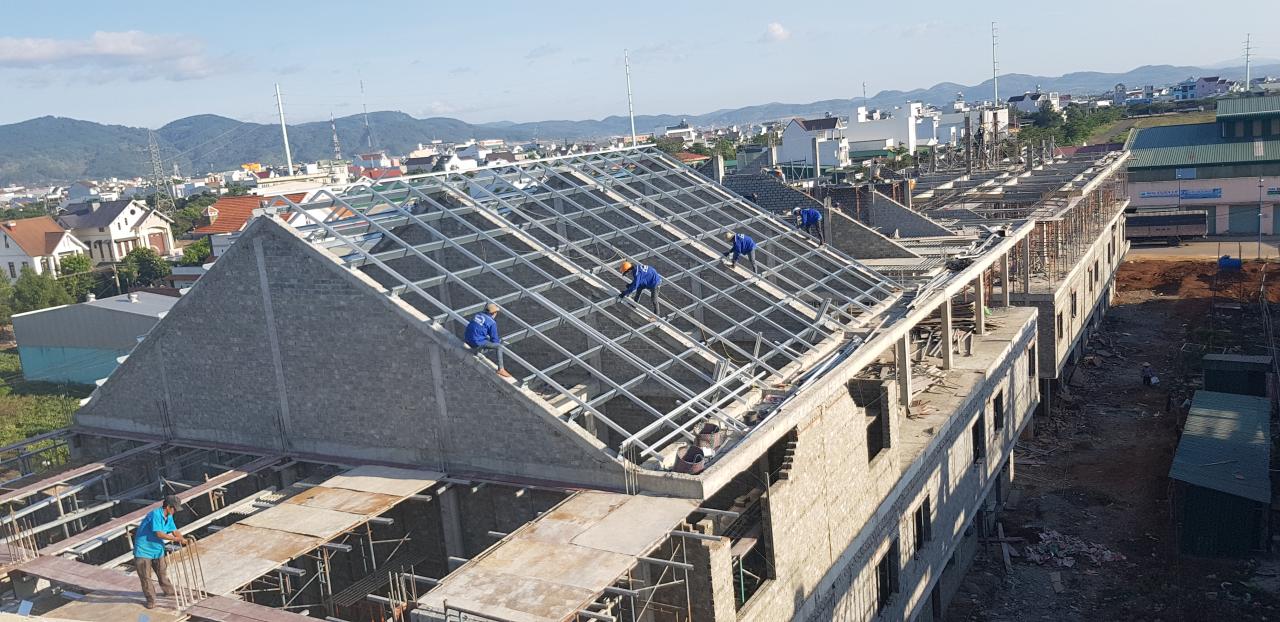

vì kèo thép

  •  Quá trình lắp đặt khung kèo lợp ngói thép mạ kẽm sẽ được tiến hành theo các bước cơ bản như sau:
  •  Đảm bảo tất cả các thanh giàn mái sẽ được đặt tại vị trí gần tòa nhà cùng với các phụ kiện đi kèm.
  •  Phải đảm bảo các thanh giàn phải nằm trên mặt đất bằng phẳng. Tại các vị trí không phẳng phải tiến hành kê đệm, tránh trường hợp các thanh giàn bị cong vênh, gây khó khăn trong quá trình lắp đặt.
  •  Sau khi giàn mái đầu tiên được chế tạo hoàn thành, ta dùng giàn mái này như một giàn mẫu để tiến hành thi công chế tạo các giàn tương tự tiếp theo. Do đó, việc đảm bảo sự chính xác của giàn mẫu theo bản vẽ thi công là rất cần thiết.
  •  Dùng C-chanel làm đường dẫn để đảm bảo việc thi công các giàn mái tiếp theo sẽ chính xác tương tự như giàn mẫu.
  •  Sau khi tất cả giàn đã hoàn thành công việc chế tạo, dùng cần cẩu nâng giàn đầu hồi lên và tiến hành lắp đặt theo vị trí xác định trên bản vẽ thi công.
  •  Tiến hành kiểm tra việc chính xác vị trí cũng như cao độ của giàn mái thứ 1 theo bản vẽ thi công.
  •  Khi giàn đã được kiểm tra chính xác vị trí và cao độ, tiến hành việc nối giàn với “Wall plate” bằng “Triple grid” theo bản vẽ chi tiết hay theo tiêu chuẩn trong tài liệu hướng dẫn lắp đặt.
  • Chuẩn bị các thanh giằng tạm để đảm bảo độ ổn định của giàn mái trước khi giằng cố định được cung cấp.
  • Cố định các thanh giàn mái bằng các thanh batten tại vị trí thanh giàn trên để ngăn chặn chuyển vị theo phương dọc nhà và theo đúng vị trí thiết kế.
  • Tiến hành lắp đặt các loạt kiểu giàn khác theo cùng một phương pháp.

Bước 3: Điểm tựa bên trong

NHỮNG BƯỚC CƠ BẢN KHI THI CÔNG HỆ VÌ KÈO THÉP MẠ TRỌNG LƯỢNG NHẸ

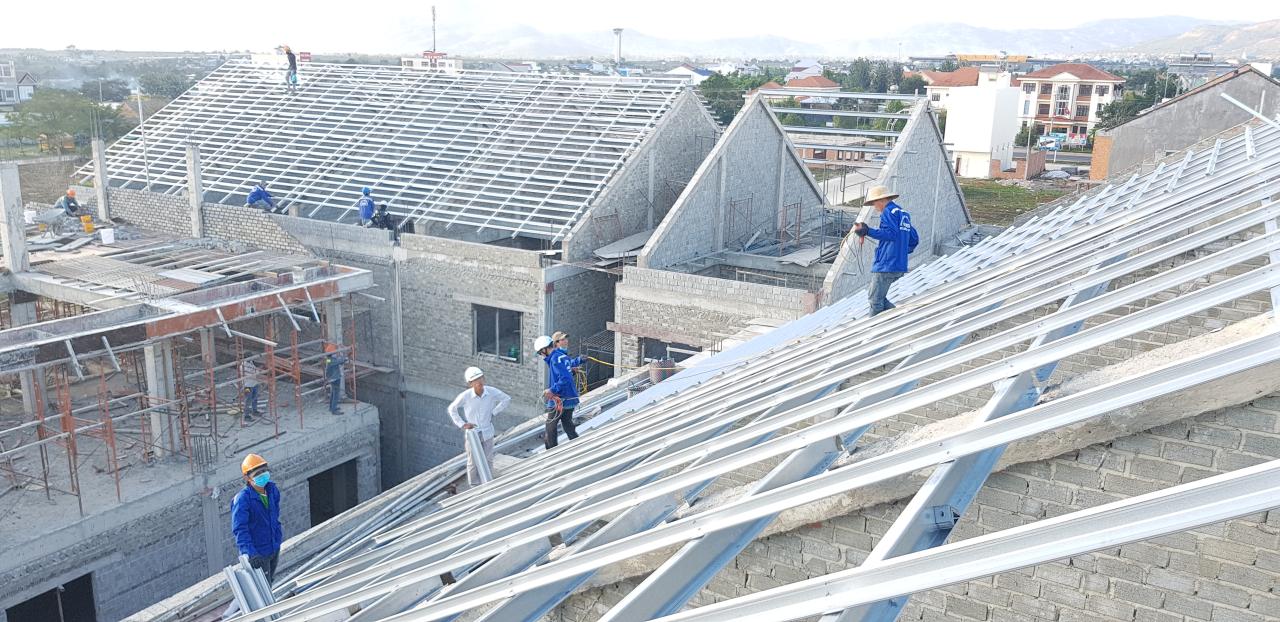

vì kèo thép

Tại vị trí có dầm mái bên trong mặt bằng mái, và vị trí này được chỉ định làm chỗ tựa thêm cho giàn mái thì được cung cấp khối chống đỡ. Tại vị trí này giàn mái phải được cố định, khối chống cũng phải đảm bảo cùng cao độ với dầm mái biên.

 2. NHỮNG LƯU Ý TRONG QUÁ TRÌNH LỢP MÁI TRÊN HỆ GIÀN MÁI THÉP MẠ KẼM

NHỮNG BƯỚC CƠ BẢN KHI THI CÔNG HỆ VÌ KÈO THÉP MẠ TRỌNG LƯỢNG NHẸ

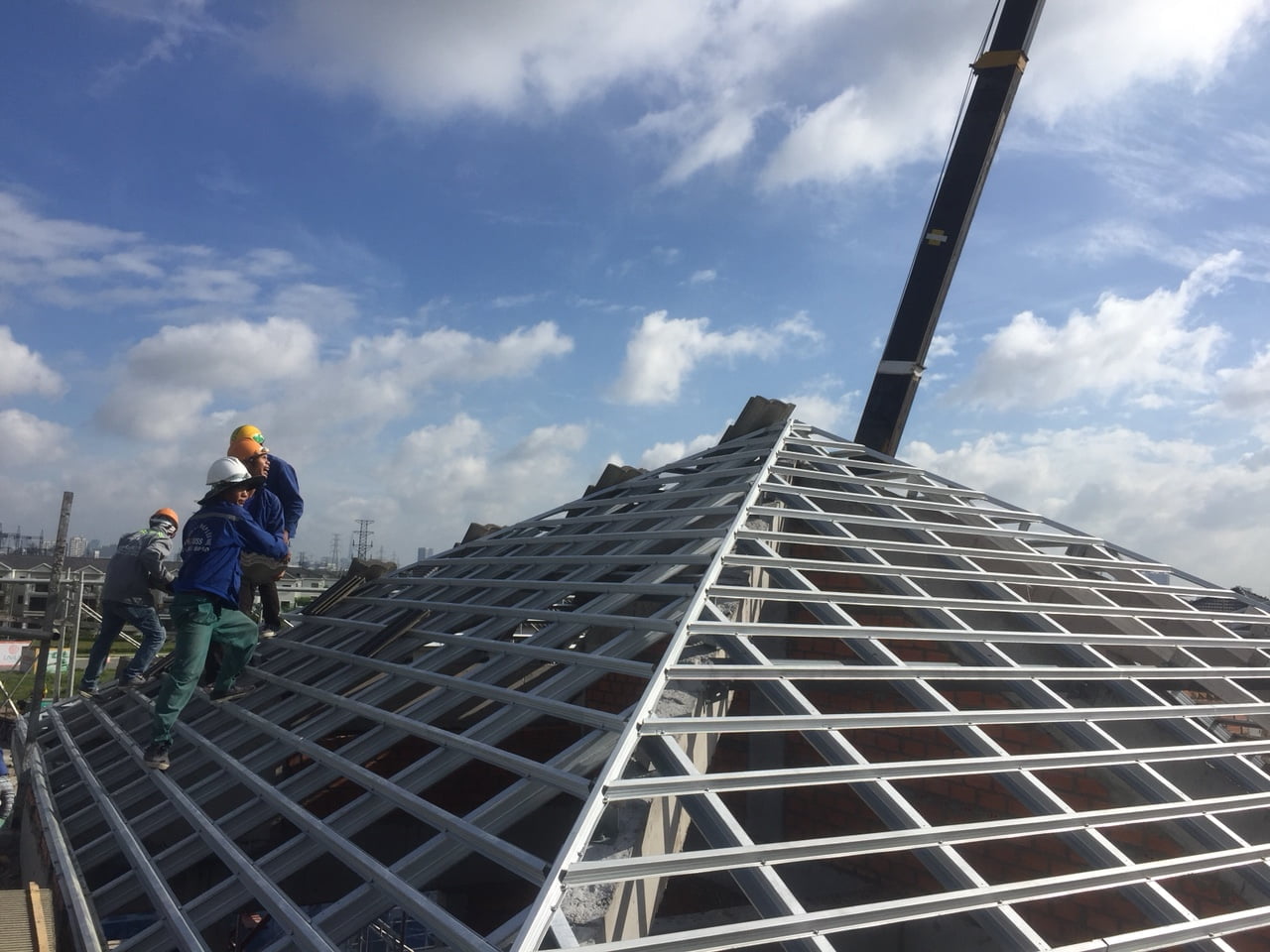

Vi kèo thép

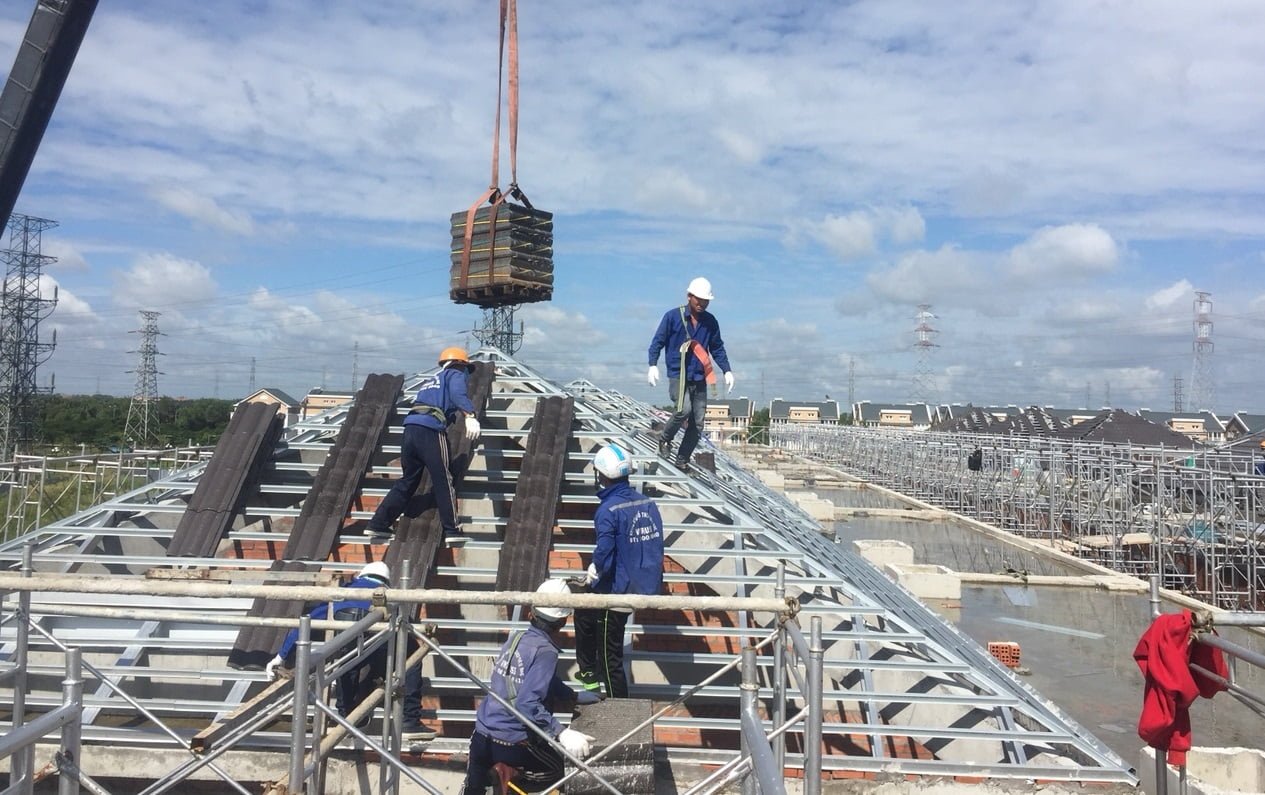

Khi tiến hành lợp mái lên hệ vì kèo thép mạ kẽm, bạn cần tránh đưa những đồ vật có tải trọng quá lớn lên giàn, tuân thủ các quy định trong quá trình thi công để đạt hiệu suất thi công tốt nhất.   Một số lưu ý trong quá trình lợp mái:
  • Không được đặt trực tiếp kệ nâng ngói lên toàn bộ giàn mái, trong khi nâng ngói lên mái, kệ nâng chỉ được tựa một cạnh lên mái và dây cẩu phải được giữ căng để treo kệ nâng cho đến khi việc bố dỡ ngói được hoàn tất.
  • Kệ nâng có kích thước một phương phải dài hơn 1200mm, điều này cho phép khi tấm nâng đặt xuống mái, nó sẽ được đặt trên ít nhất hai (02) giàn mái chính. Kích thước thường dùng của tấm nâng là 0.9m x 1.25m
  • Thông thường, ngói được đặt theo từng chồng lên trên giàn chính. Nếu chồng ngói phải đặt giữa hai giàn, ta cần phải chú ý cẩn thận trường hợp quá tải.
  • Nếu đặt trên giàn chính, mỗi chồng ngói không được đặt quá 6 viên, nếu mổi viên ngói có trọng lượng 5kg, nghĩa là lực tập trung không vượt quá 30kg. Nếu giàn chồng gạch này đặt nằm khỏang giữa hai giàn mái, số viên ngói ở mổi chồng không vượt quá 4 viên (20kg)
  •  Các chồng ngói phải đặt so le và rải đều trên tòan bộ diện tích mái. Cách đặt này để tránh sự biến dạng của thanh giàn trên do có quá nhiều tải trọng lên trên diện tích nhỏ.
  •  Mái ngói không được phép nâng trong thời gian dài liên tục, mà phải nâng lên từng đợt rồi rãi đều ngay lập tức.
  • Chồng ngói không được để qua đêm trên mái, thời gian phải được dự tính đủ cho việc chất và lắp ghép hòan chỉnh một mái trước khi ngày làm việc kết thúc.
  • Việc tuân thủ theo những hướng dẫn trên đây của chúng tôi sẽ giúp cho việc lắp đặt mái được diện ra an toàn và chính xác.

3. TẢI TRỌNG CHO PHÉP CỦA HỆ GIÀN MÁI THÉP MẠ KẼM

NHỮNG BƯỚC CƠ BẢN KHI THI CÔNG HỆ VÌ KÈO THÉP MẠ TRỌNG LƯỢNG NHẸ

Vi kèo thép

  •  Tải trọng cho phép tác động lên giàn mái không vượt quá giá trị tải phân bố 166kg/m2 hoặc tải trọng đều 200kg/m (dùng cho bước nhịp giàn 1.2m).
  •  Mặc dầu trong việc thiết kế đã ước lượng vượt tải, cường độ cho phép vật liệu là 550Mpa cho phép chịu tải trọng lớn, nhưng những trường hợp này thì không được khuyến khích.
  •  Tải trọng rung động là lọai tải trọng đặt biệt, phải được quan tâm tính tóan riêng trong thiết kế trong những trường hợp sau:
  •  – Ống dẫn nước hay ống thoát nước phải đặt cao hơn thanh giàn dưới để tránh trường hợp tiếp xúc giữa hai vật liệu.
  • Ở những vị trí có các rung động lớn như có máy phát điện, ống nước áp lực cao, …, tại những vị trí này phải kiểm tra thật ký những mối liên kết và phải có biện pháp xử lý riêng cho những vị trí này.
  • Giàn mái không được thiết kế cho việc chống đỡ các bệ nước mái, do đó, các bệ nước này phải có hệ thống chống đỡ riêng. Giám đốc dự án/khách hàng phải cung cấp vị trí và kích thước của bệ nước mái trước khi việc thiết kế bắt đầu. Trong trường hợp phải xảy ra việc sửa chữa giàn mái do vị trí bệ nước mái không được cung cấp, chi phí cho việc sữa chữa này phải do bên khách hàng chịu.

4. BẢO QUẢN HỆ GIÁN THÉP MẠ KẼM TRƯỚC KHI LẮP ĐẶT

NHỮNG BƯỚC CƠ BẢN KHI THI CÔNG HỆ VÌ KÈO THÉP MẠ TRỌNG LƯỢNG NHẸ

Việc bảo quản và lưu kho các vật liệu thép mạ kẽm trước khi lợp là rất cần thiết để bảo đảm tuổi thọ của sản phẩm sau khi lợp. Nếu chưa được sử dụng ngay, các tấm thép phải được xếp lại ngay ngắn hoặc bó gọn lại và để cách ly mặt đất, che chắn các góc nếu cần thiết để tránh mưa và hơi ẩm. Hiện tương mao dẫn cũng có thể làm thấm nước vào các tấm thép trên bó hoặc các vòng trên cuộn thép. Điều này có thể làm thép bị ố do lưu kho ẩm và giảm tuổi thọ sản phẩm.
  •  Nếu có cuộn thép bị ẩm ướt phải đươc lựa ra ngay và dùng vải sạch để lau bề mặt bị ẩm. Các tấm thép này sau đó phải được xếp vào nơi thông thoáng để làm khô
  • Phải tuyệt đối thận trọng với bề mặt lớp sơn cho đến khi nó được làm khô và cứng lại như bình thường.

5. Những lưu ý trong quá trình sơn lót và sơn ủ vật liệu thép mạ nhôm kẽm ( nếu bạn cần đổi màu)

về bản chất của thép mạ hợp kim nhôm kẽm thì bản thân nó đã có khả năng chống rỉ sét nên không cần phải sơn bảo dưỡng, nội dung này bạn tham khảo thêm nếu phong cách thiết kế của bạn là màu gỗ hay đen

NHỮNG BƯỚC CƠ BẢN KHI THI CÔNG HỆ VÌ KÈO THÉP MẠ TRỌNG LƯỢNG NHẸ

  1. Dùng nước rửa sạch bụi.
  2. Dùng dung môi (thinner) lau sạch lớp ván bám trên bề mặt.
  3. Dùng bàn chải kim loại để chà sạch chổ bụi bẩn bị dính hồ, lưu ý không chà quá sâu vào lớp mạ.
  4. Lựa chọn sơn phù hợp với yêu cầu của môi trường (ăn mòn).
  5. Tuân thủ các chỉ dẫn của nhà sản xuất sơn.
  6. Không pha trộn các hiệu sơn lót cũng như sơn phủ khác nhau
  7. Sơn 2 lớp sơn phủ trên lớp sơn lót.
  8. Phải thông gió cẩn thận khi sơn vì có thể có một số hợp chất độc hại.
  9. Tránh để sơn dính vào da nếu có thể.

7. Tại sao bạn nên chọn VNTRUSS là nơi thi công

Công ty Đại Lợi Phát Building là đơn vị đi đầu trong lĩnh vực thiết kế sản xuất thi công các công trình kết cấu mái : Thiết kế các loại mái ngói, mái Thái, kèo mái ngói, khung kèo thép CN, kèo mái biệt thự, mái ngói trường học….

Xây nhà là việc hệ trọng cả đời, dành dụng bao nhiêu sức trẻ của tuổi thanh xuân để xây nhà. Vì vậy Quý khách hãy cẩn trọng để lựa chọn đơn vị thiết kế, đơn vị thi công và vật liệu cũng như phương án tối ưu nhất cho căn nhà của mình.

Hệ khung giàn vì kèo thép mạ nhôm kẽm VNTRUSS® 2 lớp được làm từ thép mạ hợp kim nhôm kẽm cường độ cao ZINCALUME G550 AZ100. Nó là một tổ hợp giữa các thanh xà gồ C75 ( bao gồm C75.75; C75.100) được liên kết với nhau bằng vít tự khoan cường độ cao tạo thành các dạng khung kèo hình chữ A.

Các khung kèo được thiết kế bằng phần mềm tính toán riêng tạo độ chính xác và phù hợp với kết cấu của từng căn nhà.

Xu hướng xây biệt thự mái thái (biệt thự mái dốc) lợp ngói đang được hầu hết các khách hàng lựa chọn khi xây nhà và kết cấu tối ưu cho mái ngói là kết cấu mái 2 lớp lợp ngói chuyên nghiệp.

NHỮNG BƯỚC CƠ BẢN KHI THI CÔNG HỆ VÌ KÈO THÉP MẠ TRỌNG LƯỢNG NHẸ

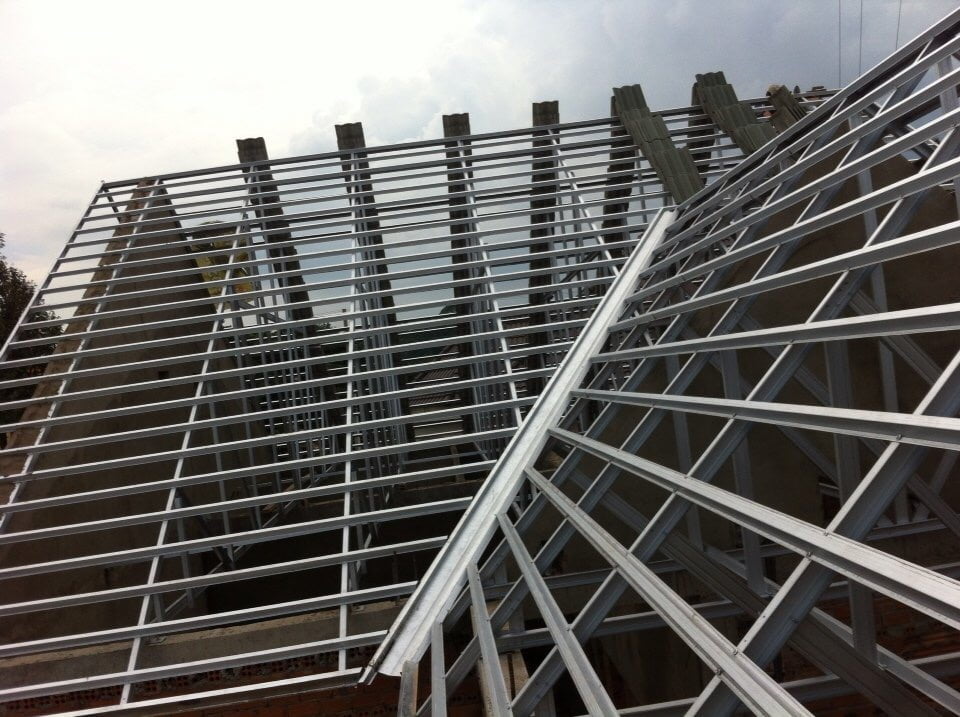

Khung kèo thép mạ nhôm kẽm VNTRUSS® 3 lớp mái lợp ngói siêu nhẹ chống rỉ là lựa chọn tối ưu cho kết cấu mái nhà lợp ngói. Vì nó được chế tạo từ thép cường độ cao mạ Zincalume, nhẹ hơn 3 lần, khả năng chụi lực cao gấp 8 lần so với hệ khung giàn được chế tạo từ thép mạ kẽm thông thường. Với thành phần 55% là Nhôm, 43.5% là Kẽm và 1.5% là Silicon và lớp sơn phủ Zincalume là AZ100 (tối thiểu 100 gram các lớp phủ trên một mét vuông). Cường độ tối thiểu  G550, nó rất đa năng chống ăn mòn, chống cong võng,.. phù hợp với môi trường nhiệt đới.

NHỮNG BƯỚC CƠ BẢN KHI THI CÔNG HỆ VÌ KÈO THÉP MẠ TRỌNG LƯỢNG NHẸ

Kết cấu mái 3 lớp lợp ngói do ĐẠI LỢI PHÁT sản xuất đã được các tổ chức uy tín tại Việt Nam ( Trung tâm kiểm định vật liệu xây dựng Đại Học Bách Khoa – TP Hồ Chí Minh; trung tâm kiểm định Quatest 3) kiểm nghiệm và cấp chứng nhận về khả năng chống rỉ, trọng lượng siêu nhẹ, độ cứng, khả năng chịu lực tốt. ĐẠI LỢI PHÁT bảo hành Hệ Khung giàn thép mạ siêu nhẹ VNTRUSS® 20 năm.

Với ưu thế là nhà sản xuất, ĐẠI LỢI PHÁT đã sử dụng thép mạ kẽm nhôm cường độ cao ZINCACUME AZ100 G550 để sản xuất hệ khung vì kèo thép mạ VNTRUSS cho kết cấu mái bê tông lợp ngói.

Kết cấu giàn khung kèo thép mạ nhôm kẽm VNTRUSS® cho mái bê tông đã được cán hồ phẳng sử dụng thanh TS15.75 làm xà gồ hay còn gọi là “rui”, thanh xà gồ này được định vị sổ dọc xuôi theo chiều rộng của mái nhà. Nó được liên kết với sàn bê tông bằng buloong nở hoặc buloong đạn.

NHỮNG BƯỚC CƠ BẢN KHI THI CÔNG HỆ VÌ KÈO THÉP MẠ TRỌNG LƯỢNG NHẸ

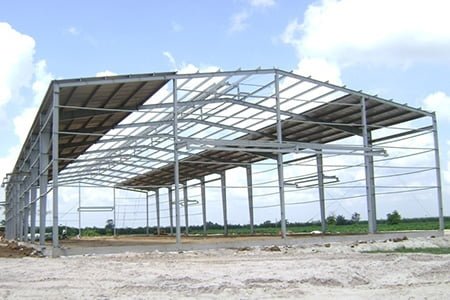

Khung kèo mái lợp tôn là một tổ hợp giữa các thanh TC75.75  và Mè TS 40.48 được chế tạo thành một vì kèo liên kết bằng vít tự khoan cường độ cao. Được định vị vào dầm bê tông bằng pad liên kết, Buloong nở hay Buloong đạn với kích thước M100x120mm hoặc M120x150mm.  Các vì kèo được liên kết với nhau bằng cánh giằng bụng.

NHỮNG BƯỚC CƠ BẢN KHI THI CÔNG HỆ VÌ KÈO THÉP MẠ TRỌNG LƯỢNG NHẸ

Tại sao cần mua kết cấu KHUNG VÌ KÈO THÉP SIÊU NHẸ CHỐNG RỈ VNTRUSS® khi xây nhà biệt thự?

  1. Không bị rỉ sét như thép hộp: thép VNTRUSS® được phủ lớp thép mạ nhôm kẽm ZINCALUME (AZ100) đảm bảo kết cấu hoàn toàn không gỉ sét mà không cần sơn bảo dưỡng. Nhờ cơ chế hoạt động như sau: thứ 1 Thành phần Nhôm AL bên ngoài cùng sẽ tạo ra một lớp phủ có tên gọi là Oxit Nhôm có nhiệm vụ bảo vệ sự tàn phá của khí hậu khắc nghiệt cho lớp thép nền bên trong. Thứ hai: Lớp kẽm bên ngoài cùng haycòn gọi là bảo vệ ca-tốt có nhiệm vụ bảo vệ lớp thép nền bên trong nếu bề mặt thép bị trầy xước và bề mặt các mặt cắt. Thành phần kẽm sẽ tạo thành một lớp màng sẵn sàng hi sinh để bảo vệ lớp thép nền bên trong khi các yếu tố tác động.
  2. Bền vững theo thời gianThép chống rỉ VNTRUSS® (thép cường độ cao G550) với sức bền vật liệu đã được Australia nghiên cứu, chứng minh và công bố là 50 năm. Đại Lợi Phát cấp phiếu bảo hành lớp mạ 20 năm nhờ cơ chế hoạt động.

NHỮNG BƯỚC CƠ BẢN KHI THI CÔNG HỆ VÌ KÈO THÉP MẠ TRỌNG LƯỢNG NHẸ

Hình minh họa

  1. Thép mạ siêu nhẹ VNTRUSS® đẹp và sang trọng: màu trắng bạc sang trọng, tinh tế của vật liệu thế hệ mới này không vật liệu truyền thống nào có được.
  2. Khung kèo thép nhẹ VNTRUSS® chất lượng kiểm định rõ ràng thông số kỹ thuật đảm bảo tiêu chuẩn xây dựng: Các trung tâm uy tín hàng đầu tại Việt Nam Trung tâm Kỹ Thuật tiêu chuẩn đo lường chất lượng 3 (QUATEST3) và Trung tâm kiểm nghiệm VLXD ĐH Bách Khoa TPHCM và hệ thống máy kiểm tra chất lượng Nhật Bản tại phòng thí nghiệm của công ty Đại Lợi Phát.
  3. Thương hiệu uy tín.
  • Thương hiệu KHUNG KÈO THÉP NHẸ VNTRUSS® đã được phủ sóng khắp cả nước đánh dấu sự phát triển vượt bậc về chất lượng minh chứng cho điều ấy là các đối tác gồm chủ đầu tư, nhà thầu trong và ngoài nước uy tín có tầm ảnh hưởng và rất am hiểu về kết cấu thép cũng như vật liệu xây dựng luôn tin tưởng và đưa VNTRUSS® vào các dự án.
  • Trải qua 10 năm, cả tập thể công ty Đại Lợi Phát hành động với tinh thần “tăng tốc để dẫn đầu” nên đã gặt hái được nhiều thành tựu: Giải thưởng top 100 sản phẩm dịch vụ suất sắc do người tiêu dùng bình chọn; Cúp vàng chất lượng xây dựng Việt Nam; Giải thưởng Sao Vàng Đất Việt. Bên cạnh đó là các đối tác chiến lược gồm: Vingroup, Coteccon group, Hòa Bình, Vinaconec, 789,… và ghi tên Vntruss tại các dự án:
  • Dự án khu dân cư cao cấp Parkcity Hà Đông Hà Nội, Vinhomme Thăng Long Hà Nội, Vinhome Central Park Hà Nội, Jamona; Lavila, Novaland; Park Riverside…
  • Dự án mở rộng sân bay Thọ Xuân, Kép, Hòa Lạc, Đà Nẵng,..
  • Resort cao cấp Làng Bình An – Hồ Tuyền Lâm Đà Lạt (Binh An Village Resort), FUSION Mai A Phú Quốc – Kiên Giang.
  • Dự án sân Golf club – Đồng Tâm Long An.
  • Nhà thờ Hòn tre – Kiên Giang, Long Bình G2 – Cần Thơ Hòa Hiệp – Biên Hòa, Bình Hòa Bình Dương, Thánh Giuse Bình Dương, Phú Lương Bình Dương, Minh Hòa Dầu Tiếng,..
  • Và rất nhiều các công trình được trải dài khắp mọi miền đất nước. Tập Thể Đại Lợi Phát luôn nỗ lực hết mình để xứng đáng với những giải thưởng đã đạt được cũng như không ngừng phấn đấu vì mục tiêu  luôn là “Niềm tin vững chắcmà Quý khách hàng đã dành cho chúng tôi trong suốt thời gian qua.

Bạn nhận được những gì khi mua Kết cấu KHUNG VÌ KÈO THÉP SIÊU NHẸ VNTRUSS®

  1. Bạn nhận được một mái nhà kết cấu an toàn, khoa học
  2. Mái nhà phù hợp với tổng thể kiến trúc của cả căn nhà để nâng tầm giá trị của căn biệt thự.
  3. Đại Lợi Phát bảo vệ uy tín của đối tác khách hàng vì đội ngũ Đại Lợi Phát luôn đặt cả trái tim của mình vào từng công trình
