Biệt Thự Hiện Đại Với Khung Kèo Thép Nhẹ
Biệt Thự Hiện Đại Với Khung Kèo Thép Nhẹ
Ngày càng có nhiều biệt thự có thiết kế kiến trúc mái dốc dể tạo dáng hiện đại, trẻ trung. Và dần theo thời gian thì kiểu mái này đã được biến tướng để phù hợp với xu hướng hiện nay và vì vậy khung kèo thép nhẹ cũng được ưu ái hơn.
1. Biệt thự của năm 2000- bê tông.
- Những năm 2000, việc sử dụng gỗ lim để làm mái nhà gần như là không còn nữa, do sự suy giảm tài nguyên thiên nhiên, gỗ gần như hiếm khi được sử dụng cho các công trình biệt thư. Do dần theo thời gian nên mái bê tông và kết cấu thép đang dần được lựa chọn để thay thế gỗ.
- Kết cấu bê tông có ưu điểm là vật liệu sẵn có, công nhân không cần phải có trình độ đặc biệt, dễ thiết kế. biện pháp này cũng tương đối đơn giản để thực hiện.
2. Nhưng nhược điểm nhanh chóng được nhận diện :
Kết cấu bê tông nặng nề, tốn kém rất nhiều. Bê tông có hệ số tản nhiệt thấp nên tỏa nhiệt rất nóng. Đặc biệt do sự co ngót của bê tông trong thời tiết khí hậu Việt Nam, dễ dàng bị co ngót và gây ra thấm dột.- Những nhược điểm này chỉ được nhận diện khi công trình đã hoàn thành và đưa vào sử dụng. và việc khắc phục sửa chữa sẽ rất khó khăn.
3. Biệt thự gần đây –khung kèo thép đen.
- Khắc phục những nhược điểm của những kết cấu mái trước, thì kết cấu thép được đưa vào sủ dụng. Tiếp thu được những thành quả đi trước,và dần đáp ứng được như về thẩm mỹ và thi công nhanh chóng.
- Tuy nhiên, vật liệu là thép đen đòi hỏi sau khi gia công phải sơn chống rỉ, bên cạnh đó sản phẩm còn phải hàn bởi thợ lành nghề và phải được giám sát nghiêm ngặt
4. Biệt thự hiện đại- Hệ khung kèo thép mạ trọng lượng nhẹ VNTRUSS.
- Lớp số 1 gồm hệ thống khung kèo thép kết cấu dạng hình tam giác hoặc kết cấu dạng hình thang. Các khung vì kèo thép nhẹ VNTRUSS® được thi công lắp dựng toàn bộ trên một mặt phẳng sau đó được kéo hoặc cẩu lên mái nhà. Các khung vì kèo thép siêu nhẹ chống rỉ được định vị và liên kết với tường bằng bulong nở hoặc bulong xuyên tường. Trước khi thi công lắp dựng khung vì kèo thép siêu nhẹ chống rỉ VNTRUSS® thì tường phải được xây tô và “khóa tường”
- Vật tư sử dụng: thanh TC75.75 / TC75.100 / TC100.75 / TC100.100
- Khoảng cách tối ưu giữa các khung vì kèo thép nhẹ chống rỉ VNTRUSS® @=1-1.2m (tùy thuộc vào kết cấu mái của từng công trình mà đội ngũ kỹ sư sẽ tính toán và đưa ra phương án sử dụng loại vật liệu thép nhẹ tối ưu nhất). Bên cạnh đó theo quan niệm phong thủy tốt thì số lượng khung vì kèo (xà gồ, đòn tay) nên thuộc chữ sinh hoặc chữ não, số lượng khung vì kèo xà gồ, đòn tay tương ứng sẽ là 5; 9….
- Lớp thứ 2 được gọi là lớp lito đỡ ngói hoạc mè hoặc xà gồ,
- Vật tư sử dụng: thanh thép mạ hợp kim nhôm kẽm VNTRUSS® TS35.50 / TS35.60 / TS40.50
- Khoảng cách: tuân thủ theo khoảng cách của loại ngói sẽ lợp.
- + Đối với ngói lợp 10 viên/m2: khoảng cách lito/ mè là @ = 33-35 cm
- + Đối với ngói lợp 22 viên/m2: khoảng cách lito/ mè là @ = 25-27 cm
- + Đối với ngói phẳng Nhật Bản lợp 10 viên/m2: khoảng cách lito/ mè là @ = 25 – 27 cm
- + Đối với ngói lợp 60 viên/m2 ( ngói đá đen Lai Châu hoạc ngói vảy cá): khoảng cách lito/ mè là @ = 9 -11 cm.
5. Kết cấu KHUNG VÌ KÈO THÉP SIÊU NHẸ VNTRUSS® được làm bằng vật liệu gì?
- Khung kèo thép mạ nhôm kẽm kết cấu hai lớp thương hiệu VNTRUSS® do công ty Đại Lợi Phát sản xuất từ thép cường độ cao Zincalume G550 /AZ100 – Z150 được các tổ chức uy tín kiểm nghiệm và cấp chứng nhận về chất lượng. Thép ZINCALUME là kim loại dạng tấm màu trắng bạc, trong thành phần có một lớp phủ của hợp kim bao gồm có 55% là Nhôm AL và 43.5% là Kẽm Zn. Nó là sản phẩm của một quá trình nghiên cứu rộng rãi ở Châu Âu và chính thức ra đời vào năm 1976. Thép mạ hợp kim nhôm kẽm ZINCALUME là một loại thép cao cấp và có độ bền gấp 4 lần so với thép mạ kẽm thông thường. Theo nghiêm cứu của các tổ chức uy tin của Autraila sức bền vật liệu của thép cường độ cao Zincalume G550 /AZ100 – Z150 là 50 năm.

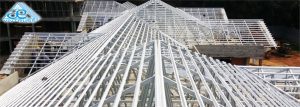

Đây là 2 mẫu kèo thông dụng nhất trong kết cấu mái nhà
5. Tiêu chuẩn thiết kế Kết cấu KHUNG VÌ KÈO THÉP SIÊU NHẸ VNTRUSS®
Tiêu chuẩn tải trọng và tác động
+ TCVN 2737-1989
+ AS 1170.1-1989
+ AS 1170.2-1989
+ Tiêu chuẩn Úc AS/NZ 4600-1996
+ Độ võng kèo theo phương đứng = L/250
+ Độ võng xà gồ theo phương đứng =L/150
+ Cường độ vít liên kết
– Vít tự khoan liên kết, mạ kẽm loại 12-14×20mm – HEX có cường độ chịu cắt ≥ 6,8KN
– Bulong nở M12×150
+ Tiêu chuẩn tính toán thiết kế: AS/NZ 4600-1996
Trọng Tải Cho Phép
– Tỉnh tải(kg/m2) :
+ Ngói 60 kg/m2 (n=1.1)
+ Trọng lượng bản thân kèo: 15kg/m2.
+ Trần: 10kg/m2.
– Hoạt tải: 30kg/m2 (n=1.2)
6. Khoảng cách vượt nhịp khung kèo thép nhẹ chống rỉ VNTRUSS®
- Đối với kết cấu 2 lớp lợp ngói: 13m (cánh bụng ốp đôi sử dụng TC100.100)
- Đối với kết cấu 2 lớp lợp tole: 16m (cánh bụng ốp đôi TC100.100)
- Một số kết cấu đặc biệt: đội ngũ kỹ sư sẽ tính toán khả năng chịu lực để đưa ra phương án tối ưu cho công trình.
