TC4075 – Thanh cầu phong siêu nhẹ chống rỉ BIC VNTRUSS

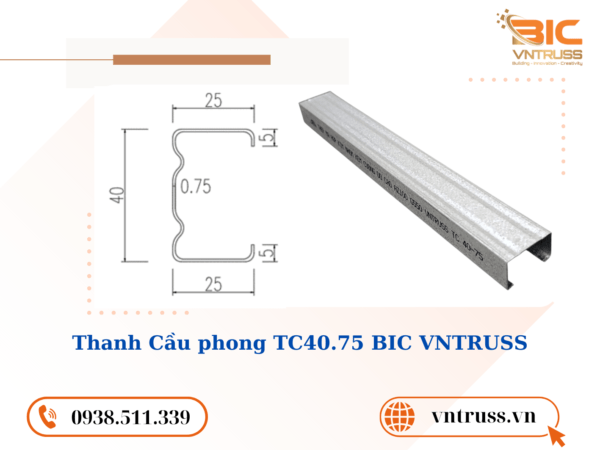

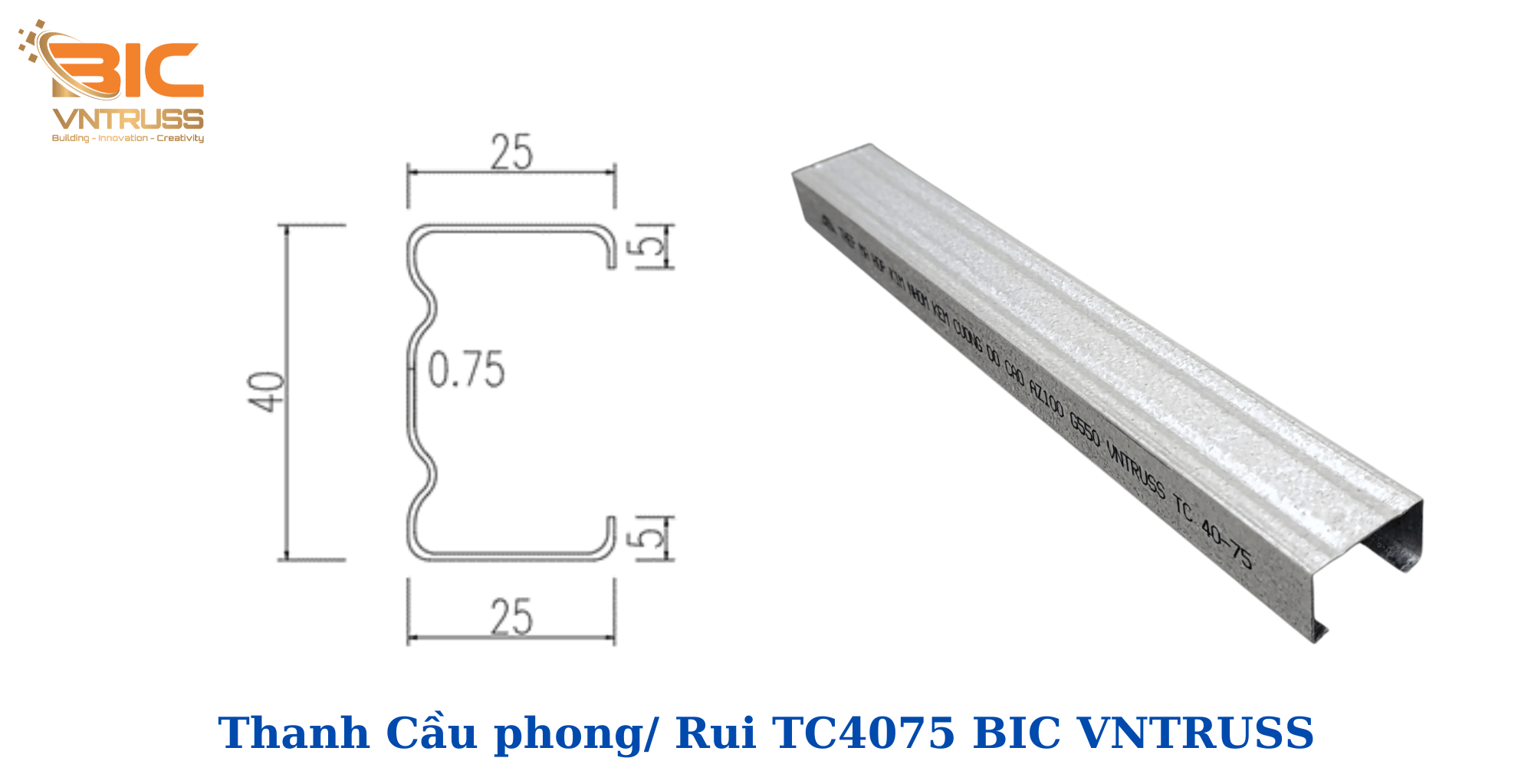

Sản phẩm thép nhẹ mạ nhôm kẽm thanh TC4075 với thương hiệu BIC VNTRUSS được BIC GROUP (đã đổi tên từ Công Ty CP Tập Đoàn Đại Lợi Phát) sản xuất từ thép cường độ cao Zincalume – G550, mạ hợp kim nhôm kẽm AZ100/AZ150. Thanh cầu phong TC4075 được thiết kế với độ dày 0.75 mm và chiều cao 40 mm, có hình dạng chữ C được chấn 2 sóng gân chạy song song nhằm tăng độ cứng cho sản phẩm.

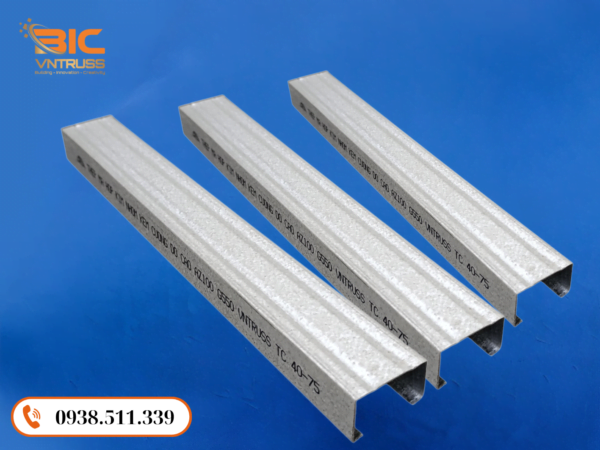

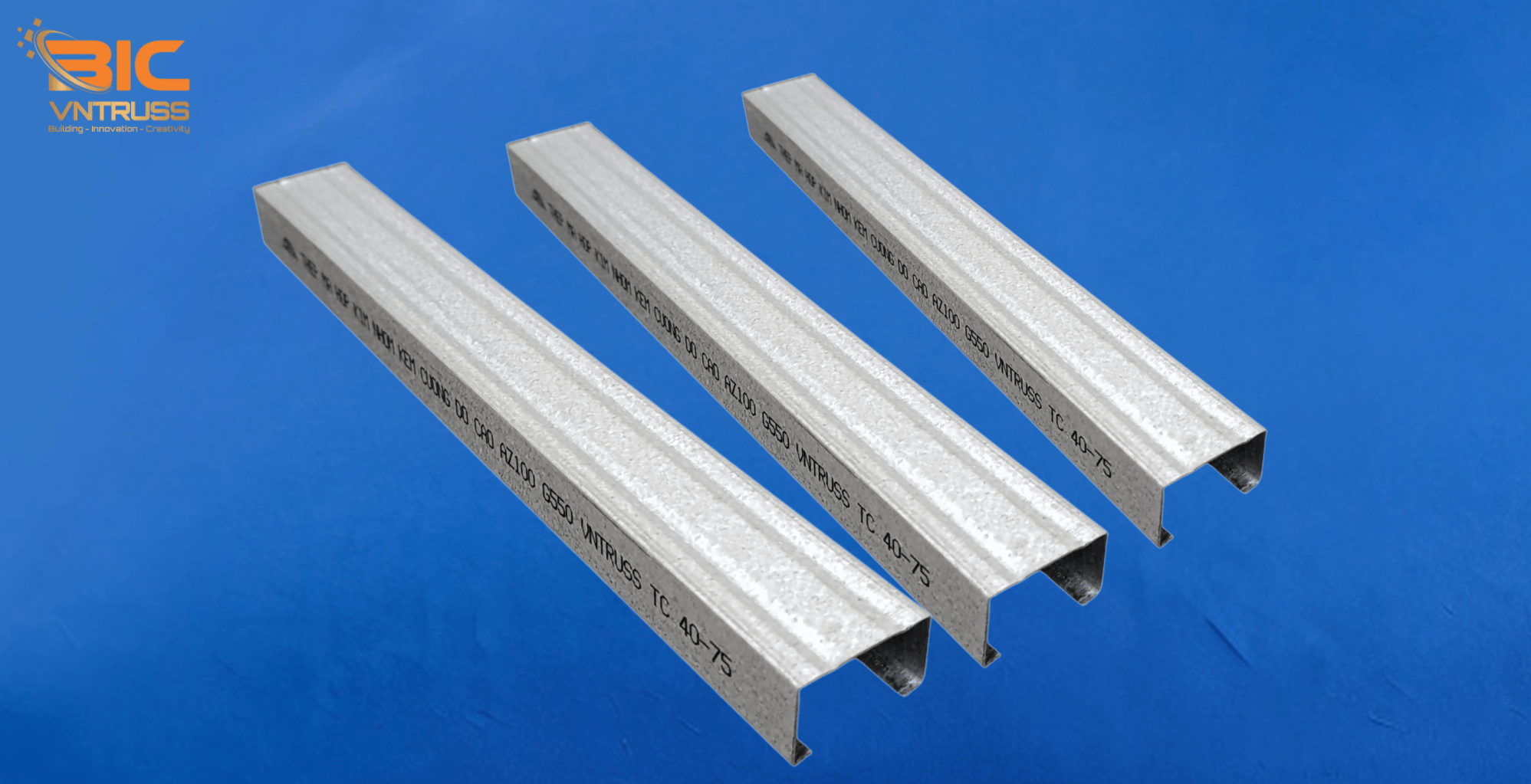

• Kiểu dáng thép TC4075: Thép dạng thanh được cán nguội định hình chữ “C”
• Kích thước cơ học: Cao 40mm, rộng 25mm và có độ dày 0.6/0.75/1.0mm
• Nguồn phôi/vật liệu: Thép cường độ cao mạ hợp kim nhôm kẽm Zincalume G550 – AZ100 (tương đương với 5500kg/cm2, trọng lượng lớp mạ tối thiểu 100g/m2)
• Bảo hành: Công Ty CP BIC GROUP cam kết bảo hành vật liệu chống oxi hóa thủng (không rỉ sét) lên đến 20 năm.
• Sức bền: Được các tổ chức uy tín tại Châu Âu nghiên cứu và đánh giá đến 50 năm.

Cấu tạo thép cường độ cao mạ nhôm kẽm Zincalume?

Thép Zincalume là kim loại dạng tấm màu trắng bạc, màu xanh hoặc màu vàng đồng. Thành phần có một lớp phủ của hợp kim bao gồm có 55% là Nhôm AL và 43.5% là Kẽm Zn và 1.5% là Silicon. Là sản phẩm của một quá trình nghiên cứu rộng rãi ở Châu Âu. Thép mạ hợp kim nhôm kẽm ZINCALUME là một loại thép cao cấp và có độ bền gấp 4 lần so với thép mạ kẽm thông thường.

Đặc tính cơ tính của thép Zincalume G550 – AZ100/Z150

Kết cấu vật tư thanh cầu phong TC4075 thương hiệu BIC VNTRUSS

Thông số kỹ thuật thanh TC4075 BIC VNTRUSS

Yêu cầu về quy cách thanh thép cường độ cao TC4075 mạ nhôm kẽm

Các loại thanh thép mạ nhôm kẽm TC40 thương hiệu BIC VNTRUSS sản xuất tại BIC GROUP

Ngoài sản phẩm chính là thanh TC4075 thường được lựa chọn cho các công trình mái bê tông lợp ngói, BIC GROUP còn sản xuất và cung cấp thêm các loại sản phẩm thanh thép nhẹ mạ nhôm kẽm có độ dày khác nhau:

Tiêu chuẩn và các kiểm định chất lượng về thép nhẹ thương hiệu BIC VNTRUSS

• Tiêu chuẩn tải trọng và tác động: TCVN 2737-2023; AS 1170.1-2002; AS 1170.2-2002
• Tiêu chuẩn TCVN 7470:2005 được thay thế bằng TCVN13027:2022
• Tiêu chuẩn Úc AS/NZ 4600-2018
• Độ võng kèo theo phương đứng = L/250
• Độ võng xà gồ theo phương đứng =L/150
• Cường độ vít liên kết: Vít tự khoan liên kết, mạ kẽm loại 12-14×20mm – HEX có cường độ chịu cắt ≥ 6,8 kN; Bulong nở M10×80
• Tiêu chuẩn tính toán thiết kế: AS/NZ 4600-2018.
• Tĩnh tải(kg/m2): Ngói 60 kg/m2 (n=1.1); Thân kèo: 15kg/m2; Trần: 10kg/m2; Hoạt tải: 30kg/m2 (n=1.3)
• Tiêu chuẩn chất lượng nguyên liệu: Sử dụng loại thép cuộn mạ hợp kim nhôm kẽm GL AZ100/AZ150 G550Mpa đạt chỉ tiêu thành phần theo JIS G3121; ASTM-E415-17
• Tiêu chuẩn chất lượng TCVN 197: 2014; TCVN 4392: 1986: Được kiểm định chất lượng tại các trung tâm kiểm định uy tín như: Trung tâm kỹ thuật tiêu chuẩn đo lường chất lượng 3 (Quatest 3), Trung tâm kỹ thuật tiêu chuẩn đo lường chất lượng 2 (Quatest 2), và Trung tâm kỹ thuật tiêu chuẩn đo lường chất lượng 1 (Quatest 1), cùng Trung tâm kiểm định vật liệu xây dựng của Đại Học Bách Khoa TP.HCM về độ dày lớp mạ, chiều dày sản phẩm, giới hạn chảy, lực kéo đứt và giới hạn bền kéo.

Những ưu điểm vượt trội về sản phẩm TC4075 mang đến cho công trình mái của bạn?

Thanh cầu phong TC4075 thương hiệu BIC VNTRUSS có độ bền và trọng lượng nhẹ hơn gấp 4 lần so với các loại thép thông thường nhờ lớp mạ chống rỉ, quá trình thi công được triển khai dễ dang và nhanh chóng, tiết kiệm tối ưu chi phí nhất cho chủ đầu tư/ chủ nhà … nhờ những ưu điểm vượt trội sau:

1. Độ bền cao: Chịu được lực tốt, giúp mái nhà luôn vững chắc, an toàn
2. Chi phí đầu tư: đạt hiểu quả cao về chi phí bỏ ra khi mua thanh cầu phong TC4075
3. Dễ lắp đặt: Thiết kế tiện lợi, dễ dàng trong việc lắp đặt, tiết kiệm thời gian và chi phí thi công
4. Trọng lượng nhẹ: Giúp giảm tải cho mái
5. Thẩm mỹ: Mang lại vẻ đẹp hiện đại cho mái nhà, phù hợp với nhiều kiểu kiến trúc khác nhau
6. Thi công nhanh: Do được liên kết bằng bulong, bat, ốc vít chuyên dụng
7. Chất lượng ổn định: Không bị mối mọt, không gỉ sét, không bị cong võng, oằn hay vặn xoắn
8. Thân thiện môi trường: Không bắt lửa, chống cháy, an toàn là sản phẩm kể cả  môi trường nước biển có độ mặn cao

Ứng dụng của thanh TC4075 BIC VNTRUSS trong các công trình xây dựng

Thanh Rui/Cầu phong thường được sử dụng trong các công trình công trình xây dựng nhà ở, nhà xưởng, biệt thự và các công trình kiến trúc hiện đại,… không chỉ mang lại tính an toàn, bền bỉ mà còn góp phần tạo nên vẻ đẹp thẩm mỹ, bền đẹp cho ngôi nhà.

• Thanh cầu phong TC40.75 được định vị dọc theo chiều dài mái nhà từ đỉnh xuống cuối mái, liên kết bằng bu lông nở. Nó có tác dụng tạo mặt phẳng mái nhà và nâng đỡ hệ li to đỡ ngói lợp.
• Trong một số kết cấu đặc biệt hoặc đối với mái lợp tole, thanh TC40.75 có thể được sử dụng làm cầu phong, giúp cố định tấm lợp và tăng cường độ cứng cho mái nhà.

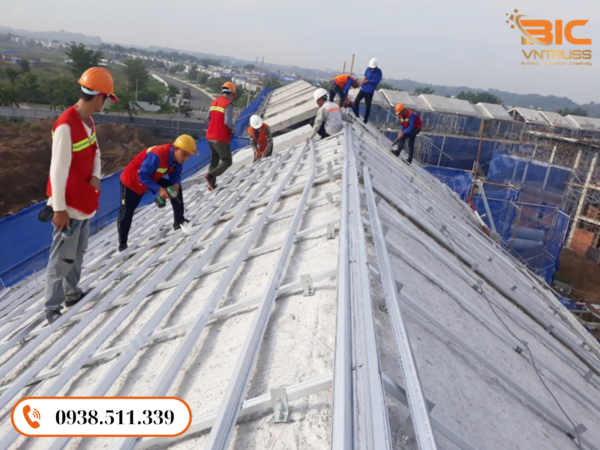

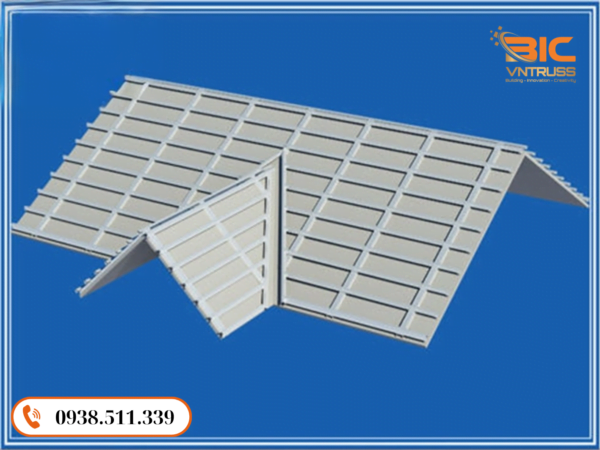

Phương pháp lợp ngói trên mặt bê tông

Để tạo khoảng hở cho mái ngói và sàn bê tông, đồng thời tạo độ phẳng cho mái ngói đẹp, hiện nay các kiến trúc sư đã kiến nghị nên sử dụng phương án tạo hệ khung kèo thép nhẹ trên sàn bê tông rồi lợp ngói.

• Thanh TC40.75 sẽ được dùng làm xà gồ hay còn gọi là “rui/ cầu phong”, được định vị sổ dọc xuôi từ đỉnh mái đi xuống hai bên mái nhà (theo chiều rộng mái nhà). Thanh TC40.75  được liên kết với sàn bê tông bằng bulong nở hoặc buloong đạn.
• Thanh Mè TS35.48/TS40.48 được sổ dài theo chiều dài của mái nhà. Nó được liên kết với xà gồ bằng vít tự khoan cường lực với khoảng cách được tuân thủ đúng theo quy cách của các loại ngói.

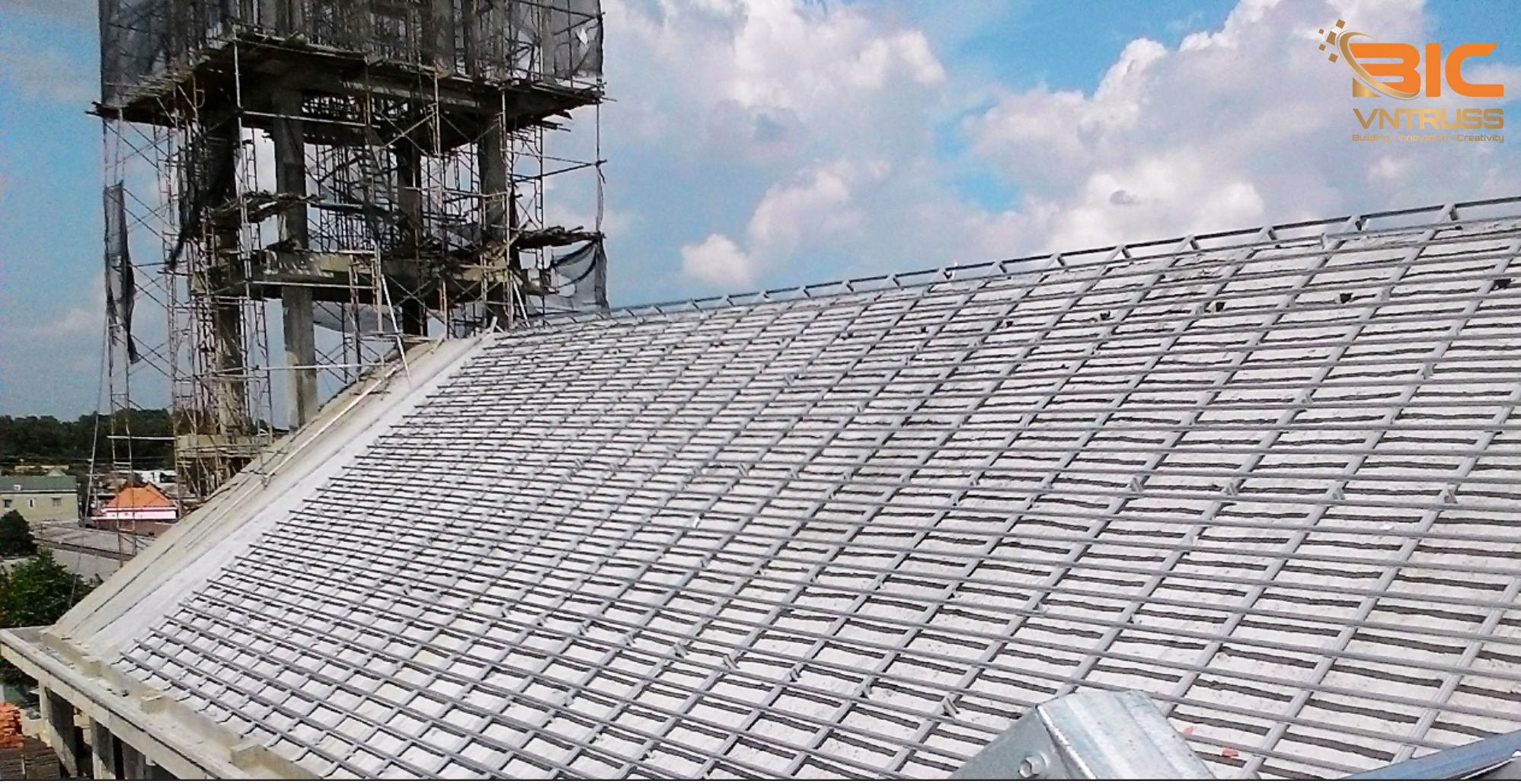

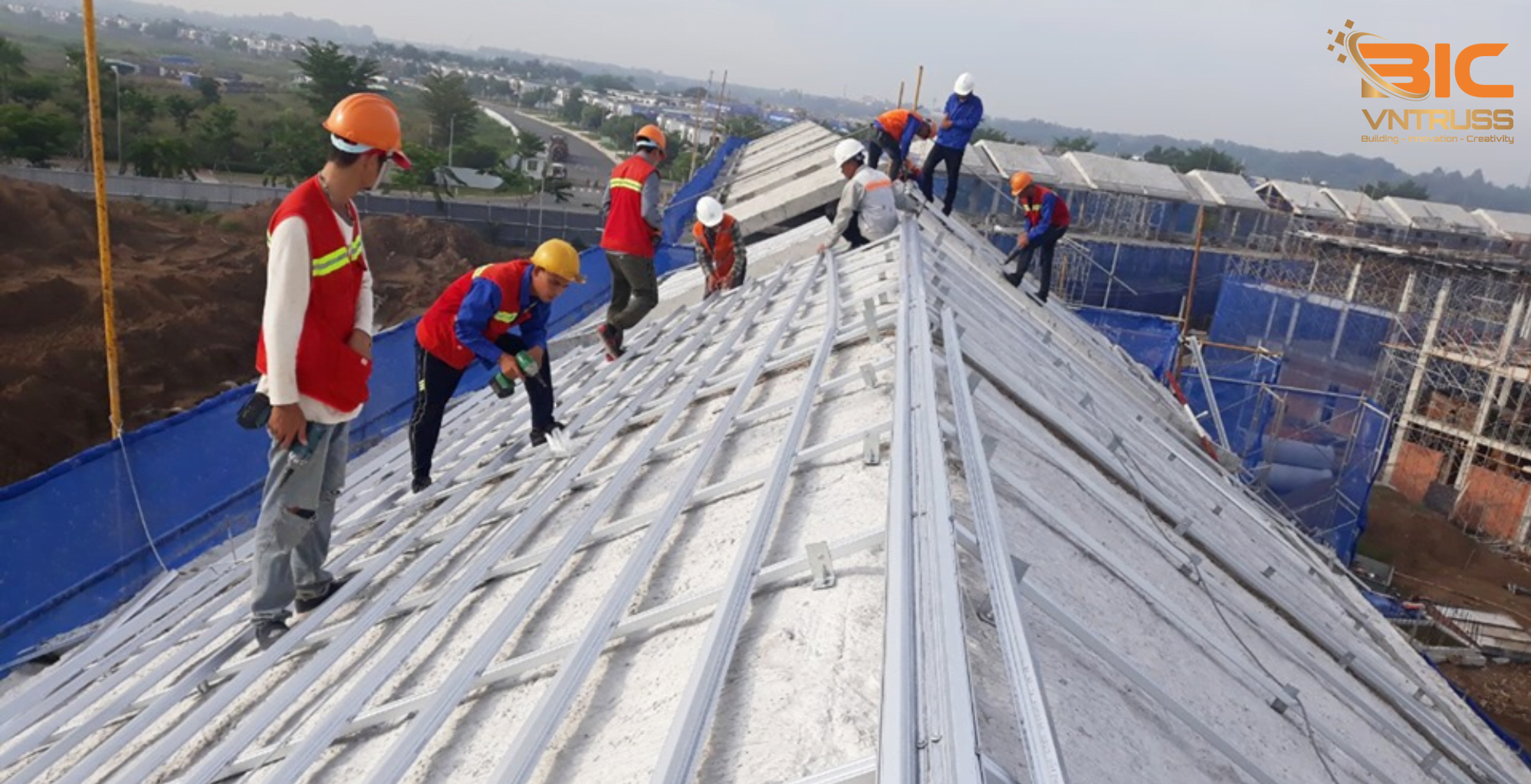

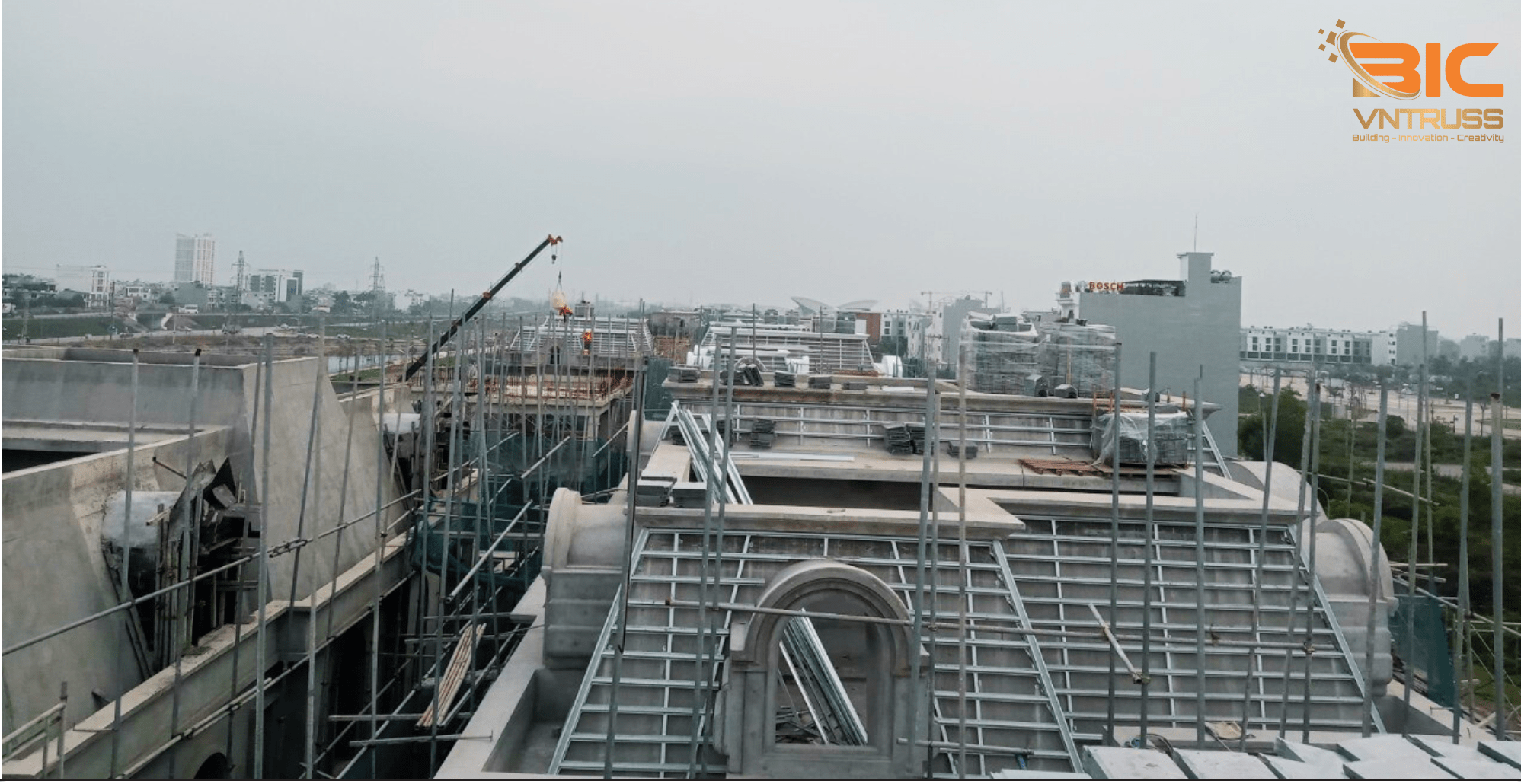

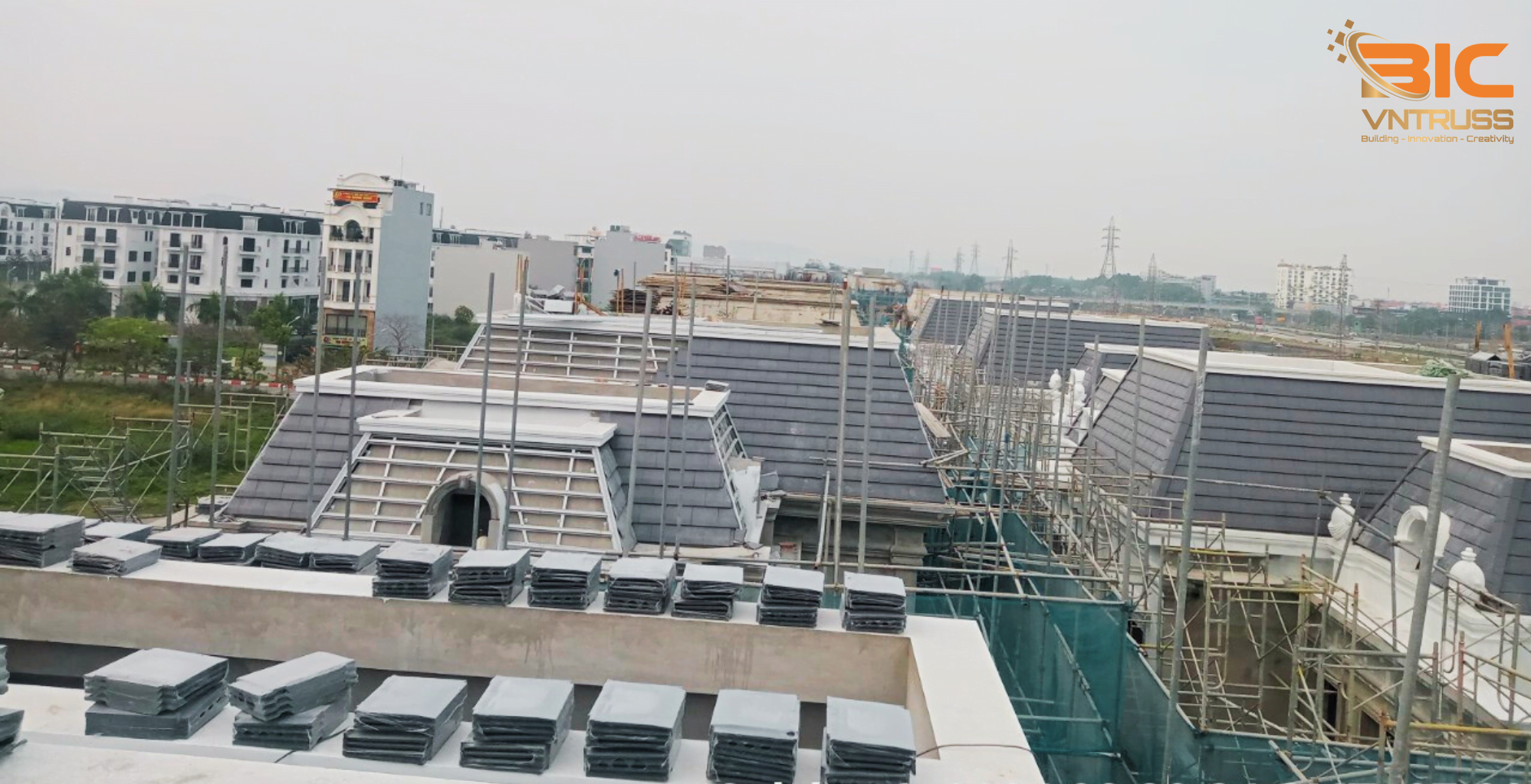

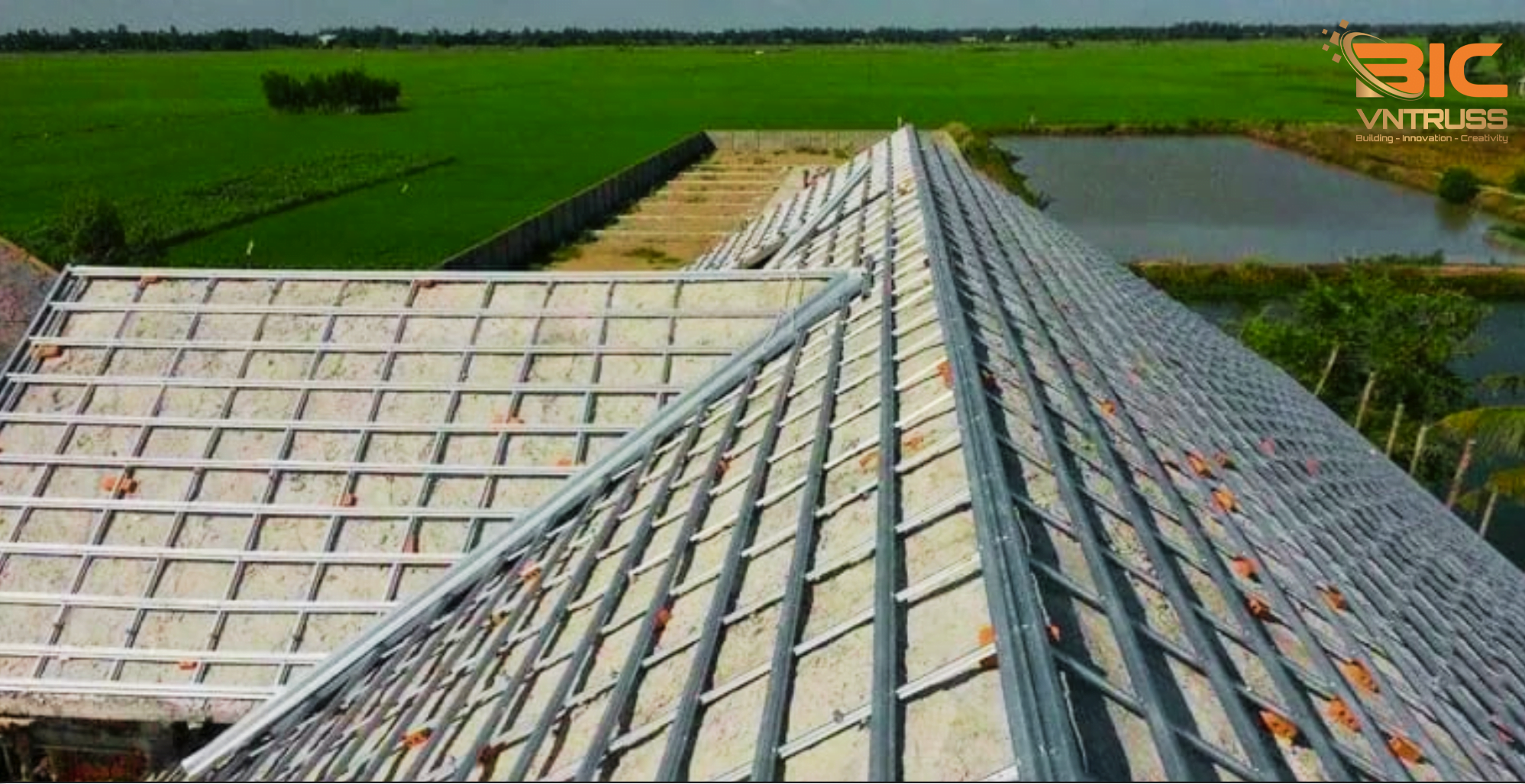

Hình ảnh minh họa một số công trình ứng dụng TC4075 vào làm mái

Nhờ những điểm nổi bật vượt trội mà thương hiệu KHUNG KÈO THÉP NHẸ BIC VNTRUSS đã được phủ sóng khắp cả nước, đánh dấu sự phát triển vượt bậc về chất lượng minh chứng cho điều ấy là các đối tác gồm chủ đầu tư, nhà thầu trong và ngoài nước uy tín có tầm ảnh hưởng và rất am hiểu về kết cấu thép cũng như vật liệu xây dựng luôn tin tưởng và đưa BIC VNTRUSS vào các dự án.

Nếu bạn còn đang thắc mắc về chất lượng sản phẩm của chúng tôi, vui lòng liên hệ trực tiếp đến hotline Công ty để được hỗ trợ nhanh chóng và chi tiết nhất nhé.
