KẾT CẤU KHUNG KÈO THÉP NHẸ VNTRUSS HAI LỚP LỢP NGÓI
Quý khách thân mến! xây nhà là việc hệ trọng cả đời, dành dụng bao nhiêu sức trẻ của tuổi thanh xuân để xây nhà. Vì vậy Quý khách hãy cẩn trọng để lựa chọn đơn vị thiết kế, đơn vị thi công và vật liệu cũng như phương án tối ưu nhất cho căn nhà của mình.
⇒ Mời Quý Khách xem những hình ảnh thực tế ở công trường công ty Đại Lợi Phát ⇒ YOUTUBE ĐẠI LỢI PHÁT
Xu hướng xây biệt thự mái thái (biệt thự mái dốc) lợp ngói đang được hầu hết các khách hàng lựa chọn khi xây nhà và kết cấu tối ưu cho mái ngói là kết cấu 2 khung kèo lớp lợp ngói.

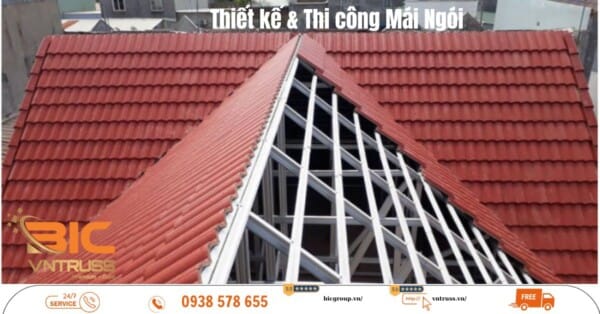

Kết cấu khung kèo thép nhẹ hai lớp lợp ngói là như thế nào?
Lớp số 1 gồm hệ thống khung kèo thép kết cấu dạng hình tam giác hoặc kết cấu dạng hình thang.

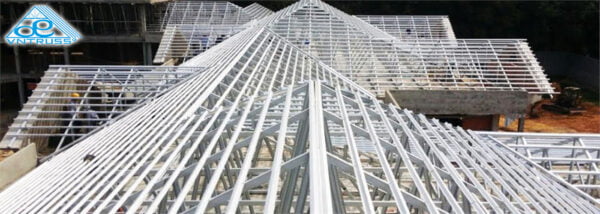

Các khung vì kèo thép nhẹ VNTRUSS® được thi công lắp dựng toàn bộ trên một mặt phẳng sau đó được kéo hoặc cẩu lên mái nhà. Các khung vì kèo thép siêu nhẹ chống rỉ được định vị và liên kết với tường bằng bulong nở hoặc bulong xuyên tường. Trước khi thi công lắp dựng khung vì kèo thép siêu nhẹ chống rỉ VNTRUSS® thì tường phải được xây tô và “khóa tường”

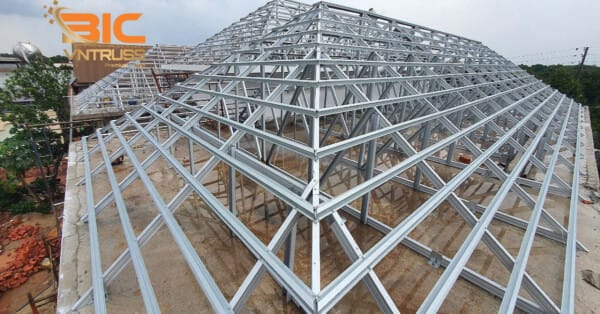

Vật tư sử dụng: thanh xà gồ TC75.75 / TC75.100 / TC100.75 / TC100.100
Khoảng cách tối ưu giữa các khung vì kèo thép nhẹ chống rỉ VNTRUSS® @=1-1.2m (tùy thuộc vào kết cấu mái của từng công trình mà đội ngũ kỹ sư sẽ tính toán và đưa ra phương án sử dụng loại vật liệu thép nhẹ tối ưu nhất). Bên cạnh đó theo quan niệm phong thủy tốt thì số lượng khung vì kèo (xà gồ, đòn tay) nên thuộc chữ sinh hoặc chữ não, số lượng khung vì kèo xà gồ, đòn tay tương ứng sẽ là 5; 9….
Lớp thứ 2 được gọi là lớp lito đỡ ngói hoạc mè hoặc xà gồ,
Vật tư sử dụng: thanh thép mạ hợp kim nhôm kẽm VNTRUSS® TS35.50 / TS35.60 / TS40.50
Khoảng cách: tuân thủ theo khoảng cách của loại ngói sẽ lợp.
+ Đối với ngói lợp 10 viên/m2: khoảng cách lito/ mè là @ = 33-35 cm
+ Đối với ngói lợp 22 viên/m2: khoảng cách lito/ mè là @ = 25-27 cm
+ Đối với ngói phẳng Nhật Bản lợp 10 viên/m2: khoảng cách lito/ mè là @ = 25 – 27 cm
+ Đối với ngói lợp 60 viên/m2 ( ngói đá đen Lai Châu hoạc ngói vảy cá): khoảng cách lito/ mè là @ = 9 -11 cm.
Kết cấu KHUNG VÌ KÈO THÉP SIÊU NHẸ VNTRUSS® được làm bằng vật liệu gì?
Khung kèo thép mạ nhôm kẽm kết cấu hai lớp thương hiệu VNTRUSS® do công ty Đại Lợi Phát sản xuất từ thép cường độ cao Zincalume G550 /AZ100 – Z150 được các tổ chức uy tín kiểm nghiệm và cấp chứng nhận về chất lượng. Thép ZINCALUME là kim loại dạng tấm màu trắng bạc, trong thành phần có một lớp phủ của hợp kim bao gồm có 55% là Nhôm AL và 43.5% là Kẽm Zn. Nó là sản phẩm của một quá trình nghiên cứu rộng rãi ở Châu Âu và chính thức ra đời vào năm 1976. Thép mạ hợp kim nhôm kẽm ZINCALUME là một loại thép cao cấp và có độ bền gấp 4 lần so với thép mạ kẽm thông thường. Theo nghiêm cứu của các tổ chức uy tin của Autraila sức bền vật liệu của thép cường độ cao Zincalume G550 /AZ100 – Z150 là 50 năm.
Đây là 2 mẫu kèo thông dụng nhất trong kết cấu mái nhà
- Khung vì kèo dạng tam giác – khung vì kèo thông dụng nhất
Khung vì kèo dạng đặc biệt – dạng hình thang thường sử dụng cho kết cấu nhà mái thái kiểu mái bánh ú
Tiêu chuẩn thiết kế Kết cấu KHUNG VÌ KÈO THÉP SIÊU NHẸ VNTRUSS®
Tiêu chuẩn tải trọng và tác động
+ TCVN 2737-1989
+ AS 1170.1-1989
+ AS 1170.2-1989
+ Tiêu chuẩn Úc AS/NZ 4600-1996
+ Độ võng kèo theo phương đứng = L/250
+ Độ võng xà gồ theo phương đứng =L/150
+ Cường độ vít liên kết
– Vít tự khoan liên kết, mạ kẽm loại 12-14×20mm – HEX có cường độ chịu cắt ≥ 6,8KN
– Bulong nở M12×150
+ Tiêu chuẩn tính toán thiết kế: AS/NZ 4600-1996
Trọng Tải Cho Phép
– Tỉnh tải(kg/m2) :
+ Ngói 60 kg/m2 (n=1.1)
+ Trọng lượng bản thân kèo: 15kg/m2.
+ Trần: 10kg/m2.
– Hoạt tải: 30kg/m2 (n=1.2)
Khoảng cách vượt nhịp khung kèo thép nhẹ chống rỉ VNTRUSS®
- Đối với kết cấu 2 lớp lợp ngói: 13m (cánh bụng ốp đôi sử dụng TC100.100)
- Đối với kết cấu 2 lớp lợp tole: 16m (cánh bụng ốp đôi TC100.100)
- Một số kết cấu đặc biệt: đội ngũ kỹ sư sẽ tính toán khả năng chịu lực để đưa ra phương án tối ưu cho công trình.
Tại sao cần mua kết cấu KHUNG VÌ KÈO THÉP SIÊU NHẸ CHỐNG RỈ VNTRUSS® khi xây nhà biệt thự?
- Không bị rỉ sét như thép hộp: thép VNTRUSS® được phủ lớp thép mạ nhôm kẽm ZINCALUME (AZ100) đảm bảo kết cấu hoàn toàn không gỉ sét mà không cần sơn bảo dưỡng. Nhờ cơ chế hoạt động như sau: thứ 1 Thành phần Nhôm AL bên ngoài cùng sẽ tạo ra một lớp phủ có tên gọi là Oxit Nhôm có nhiệm vụ bảo vệ sự tàn phá của khí hậu khắc nghiệt cho lớp thép nền bên trong. Thứ hai: Lớp kẽm bên ngoài cùng haycòn gọi là bảo vệ ca-tốt có nhiệm vụ bảo vệ lớp thép nền bên trong nếu bề mặt thép bị trầy xước và bề mặt các mặt cắt. Thành phần kẽm sẽ tạo thành một lớp màng sẵn sàng hi sinh để bảo vệ lớp thép nền bên trong khi các yếu tố tác động.
- Bền vững theo thời gian: Thép chống rỉ VNTRUSS® (thép cường độ cao G550) với sức bền vật liệu đã được Australia nghiên cứu, chứng minh và công bố là 50 năm. Đại Lợi Phát cấp phiếu bảo hành lớp mạ 20 năm nhờ cơ chế hoạt động.
- Thép mạ siêu nhẹ VNTRUSS® đẹp và sang trọng: màu trắng bạc sang trọng, tinh tế của vật liệu thế hệ mới này không vật liệu truyền thống nào có được.
- Khung kèo thép nhẹ VNTRUSS® chất lượng kiểm định rõ ràng thông số kỹ thuật đảm bảo tiêu chuẩn xây dựng: Các trung tâm uy tín hàng đầu tại Việt Nam Trung tâm Kỹ Thuật tiêu chuẩn đo lường chất lượng 3 (QUATEST3) và Trung tâm kiểm nghiệm VLXD ĐH Bách Khoa TPHCM và hệ thống máy kiểm tra chất lượng Nhật Bản tại phòng thí nghiệm của công ty Đại Lợi Phát.
- Thương hiệu uy tín.
- Thương hiệu KHUNG KÈO THÉP NHẸ VNTRUSS® đã được phủ sóng khắp cả nước đánh dấu sự phát triển vượt bậc về chất lượng minh chứng cho điều ấy là các đối tác gồm chủ đầu tư, nhà thầu trong và ngoài nước uy tín có tầm ảnh hưởng và rất am hiểu về kết cấu thép cũng như vật liệu xây dựng luôn tin tưởng và đưa VNTRUSS® vào các dự án.
- Trải qua 10 năm, cả tập thể công ty Đại Lợi Phát hành động với tinh thần “tăng tốc để dẫn đầu” nên đã gặt hái được nhiều thành tựu: Giải thưởng top 100 sản phẩm dịch vụ suất sắc do người tiêu dùng bình chọn; Cúp vàng chất lượng xây dựng Việt Nam; Giải thưởng Sao Vàng Đất Việt. Bên cạnh đó là các đối tác chiến lược gồm: Vingroup, Coteccon group, Hòa Bình, Vinaconec, 789,… và ghi tên Vntruss tại các dự án:
- Dự án khu dân cư cao cấp Parkcity Hà Đông Hà Nội, Vinhomme Thăng Long Hà Nội, Vinhome Central Park Hà Nội, Jamona; Lavila, Novaland; Park Riverside…
- Dự án mở rộng sân bay Thọ Xuân, Kép, Hòa Lạc, Đà Nẵng,..
- Resort cao cấp Làng Bình An – Hồ Tuyền Lâm Đà Lạt (Binh An Village Resort), FUSION Mai A Phú Quốc – Kiên Giang.
- Dự án sân Golf club – Đồng Tâm Long An.
- Nhà thờ Hòn tre – Kiên Giang, Long Bình G2 – Cần Thơ Hòa Hiệp – Biên Hòa, Bình Hòa Bình Dương, Thánh Giuse Bình Dương, Phú Lương Bình Dương, Minh Hòa Dầu Tiếng,..
- Và rất nhiều các công trình được trải dài khắp mọi miền đất nước. Tập Thể Đại Lợi Phát luôn nỗ lực hết mình để xứng đáng với những giải thưởng đã đạt được cũng như không ngừng phấn đấu vì mục tiêu luôn là “Niềm tin vững chắc”mà Quý khách hàng đã dành cho chúng tôi trong suốt thời gian qua.
Bạn nhận được những gì khi mua Kết cấu KHUNG VÌ KÈO THÉP SIÊU NHẸ VNTRUSS®
- Bạn nhận được một mái nhà kết cấu an toàn, khoa học
- Mái nhà phù hợp với tổng thể kiến trúc của cả căn nhà để nâng tầm giá trị của căn biệt thự.
- Đại Lợi Phát bảo vệ uy tín của đối tác khách hàng vì đội ngũ Đại Lợi Phát luôn đặt cả trái tim của mình vào từng công trình.
Mua Kết cấu KHUNG VÌ KÈO THÉP SIÊU NHẸ VNTRUSS® ở đâu?
Chăm sóc khách hàng toàn quốc: 1800 8040 – 028 22 419 419
CÔNG TY CP SX TM DV ĐẠI LỢI PHÁT
Trụ sở chính: 1/4B Đường Linh Đông, KP 7, P. Linh Đông, Q. Thủ Đức, TP.HCM
Điện thoại: 1800 8040 – 028 22 419 419
VP Hà Nội: 0901 836 009
Tại Đồng Nai, Vũng Tàu: 0932100 368
Tại HCM, Bình Dương, Tây Ninh: 0932191952
Tại Tây Nguyên: 0931578086
Tại Bình Phước: 0938 511 339
Tại Đà Nẵng: 0934 444 442
Bao nhiêu tiền một m2 Kết cấu KHUNG VÌ KÈO THÉP SIÊU NHẸ VNTRUSS®
Chắc hẳn Quý khách đang thắc mắc đơn giá khung vì kèo thép nhẹ siêu nhẹ chống rỉ VNTRUSS® . Mỗi căn nhà sẽ có kết cấu riêng ví dụ nhà mái thái độ dốc 30 độ, hoặc nhà mái bánh ú độ dốc 35 độ hoặc nhà mái dốc hai mái đơn giản. Trước khi đưa ra đơn giá khung kèo thép nhẹ cho căn nhà của bạn đội ngũ kỹ sư sẽ tính toán phương án kết cấu sử dụng vật tư an toàn và khoa học. Đơn giá dự toán phần khung kèo thép nhẹ sẽ giao động từ 300.000 vnd đến 400.000 vnd tùy từng khu vực và phương án kết cấu khung kèo mái ngói.
Cảm ơn quý khách đã dành thời gian tham khảo thông tin khung kèo thép nhẹ vntruss. Nếu quý khách biết ai có nhu cầu vui lòng giới thiệu đến VNTRUSS – KHUNG KÈO THÉP NHẸ THỊ PHẦN SỐ 1 VIỆT NAM 1800 8040
