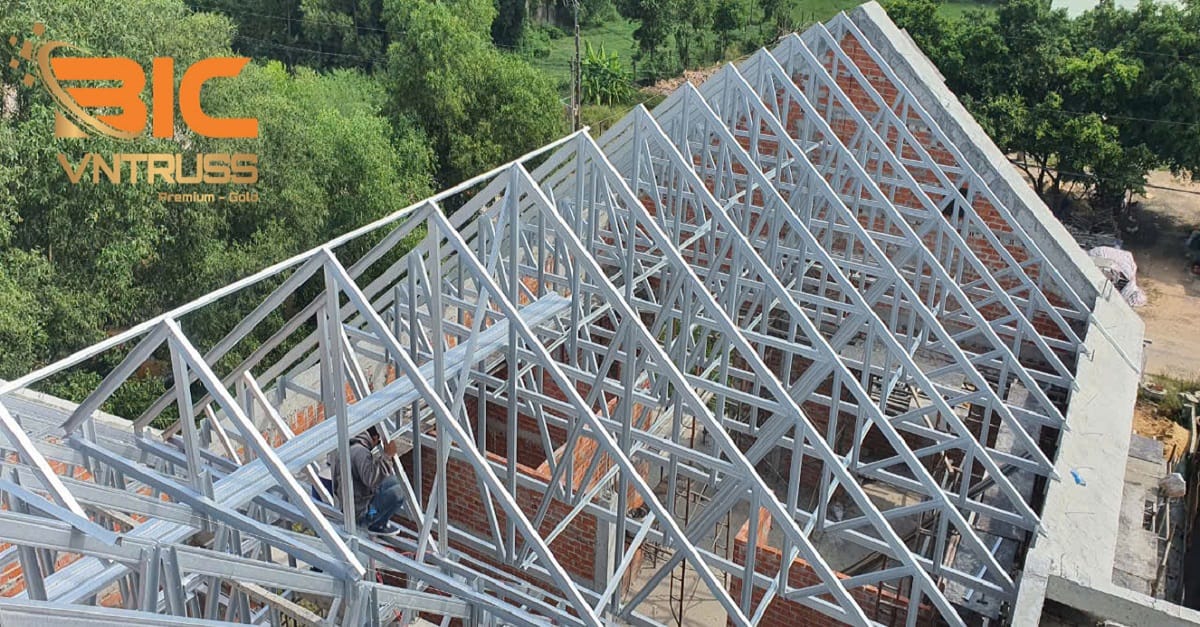

Tìm Hiểu Kết Cấu Mái Ngói Thông Dụng Nhất Hiện Nay 2025
Với sự phát triển không ngừng của công nghệ và vật liệu, kết cấu mái ngói đã trở thành một giải pháp phổ biến và được ưa chuộng trong nhiều loại công trình, từ nhà ở dân dụng đến các công trình công nghiệp. Bài viết này, BIC Group sẽ giúp bạn nắm thêm thông tin về các loại kết cấu mái thép nhẹ thông dụng nhất hiện nay và chất liệu kết cấu thép chất lượng trong xây dựng. Tìm hiểu chi tiết cùng chúng tôi ngay nhé!
Kết cấu mái ngói thông dụng hiện nay
Hiện nay, trong xây dựng lợp mái, có ba hệ vì kèo phổ biến được sử dụng rộng rãi, bao gồm kèo 3 lớp, kèo 2 lớp và kèo bê tông. Mỗi loại vì kèo có những đặc điểm, ưu điểm và ứng dụng riêng, phù hợp với các yêu cầu khác nhau của công trình.

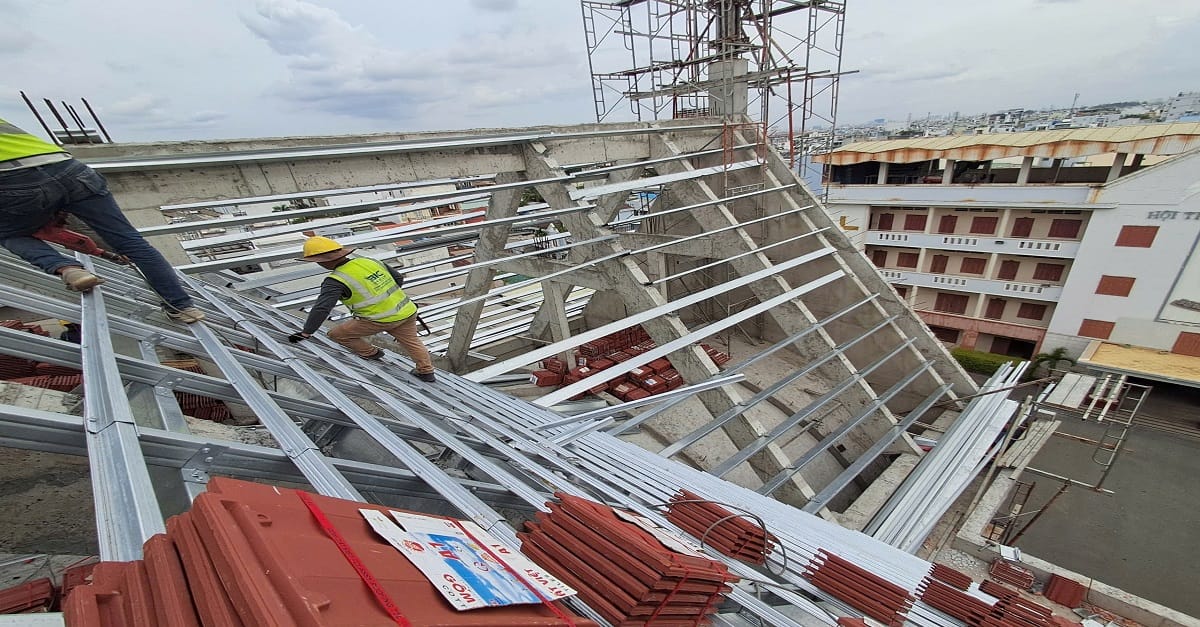

Kết cấu mái ngói hệ vì kèo 3 lớp
Kết cấu mái ngói hệ vì kèo 3 lớp là một trong những giải pháp phổ biến trong xây dựng, đặc biệt cho các công trình yêu cầu độ bền cao và khả năng chịu tải tốt. Hệ thống này bao gồm các thành phần chính:
- Thanh xà gồ: Đây là phần khung chính của hệ vì kèo, có nhiệm vụ chịu tải trọng và phân bổ lực lên các cấu kiện khác trong mái. Thanh xà gồ cũng giúp tạo hình cho mái, đảm bảo độ dốc và thoát nước hiệu quả.
- Thanh cầu phong: Thanh cầu phong được lắp đặt ngang với xà gồ, giúp kết nối và gia cố cho khung mái, tạo ra sự ổn định và chắc chắn cho toàn bộ kết cấu.
- Thanh mè: Là các thanh được lắp đặt theo chiều dọc trên mái, có chức năng hỗ trợ cho ngói lợp. Khoảng cách giữa các thanh mè được xác định dựa trên loại ngói và yêu cầu kỹ thuật, giúp ngói được cố định chắc chắn và an toàn.
Hệ vì kèo 3 lớp không chỉ mang lại độ bền và tính ổn định cho mái ngói mà còn cho phép tận dụng không gian tầng mái một cách hiệu quả. Với thiết kế thông minh, không gian này có thể được sử dụng cho nhiều mục đích khác nhau như kho chứa, tận dụng không gian sinh hoạt bổ sung, tạo nên sự linh hoạt cho công trình.

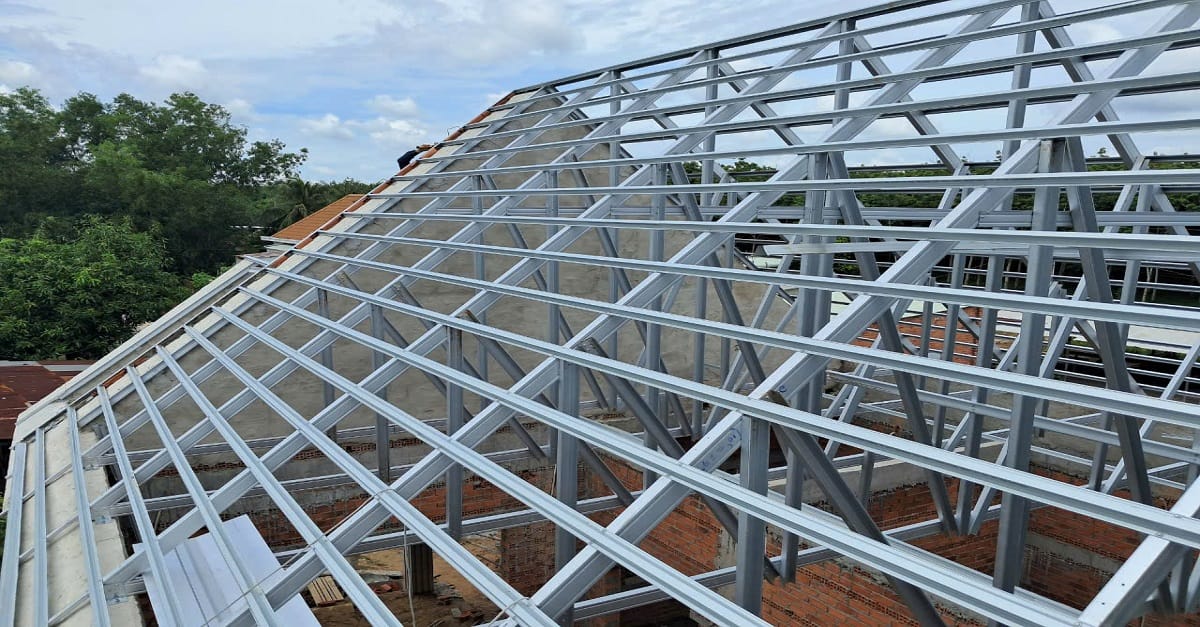

Kết cấu mái ngói hệ vì kèo 2 lớp
Kết cấu mái ngói hệ vì kèo 2 lớp được ưa chuộng trong nhiều công trình xây dựng, đặc biệt là những mái chưa được tạo hình và mái đóng la phông. Hệ thống này có cấu tạo đơn giản nhưng hiệu quả, bao gồm các thành phần chính như sau:
- Thanh kèo: Đây là bộ khung chính của hệ mái, giúp chịu tải trọng chính và phân bổ lực lên các thành phần khác của mái. Với thiết kế nhẹ nhàng nhưng chắc chắn, thanh kèo giúp tạo độ dốc cho mái, đồng thời tạo hình khối cho không gian phía trên.
- Thanh mè: Các thanh mè được lắp đặt ngang trên thanh kèo, có chức năng hỗ trợ cho lớp ngói lợp. Khoảng cách giữa các thanh mè được xác định dựa trên loại ngói sử dụng, đảm bảo rằng ngói được cố định chắc chắn và không bị trượt.
Hệ vì kèo 2 lớp thường được áp dụng cho những công trình có mái chưa được tạo hình, giúp dễ dàng điều chỉnh độ dốc và hình dáng mái theo yêu cầu thiết kế. Sự linh hoạt trong kết cấu mái thép nhẹ về cấu trúc cho phép thi công nhanh chóng và hiệu quả.
Kết cấu này cũng rất phù hợp cho các mái đóng la phông, giúp tạo ra không gian bên dưới mái trở nên gọn gàng và thẩm mỹ. La phông không chỉ tăng cường tính thẩm mỹ mà còn có khả năng cách nhiệt và tiêu âm tốt, mang lại sự thoải mái cho không gian bên dưới.
==> THAM KHẢO THÊM: Thiết Kế Và Thi Công Mái Ngói Kèo Thép Ở TP. Hồ Chí Minh

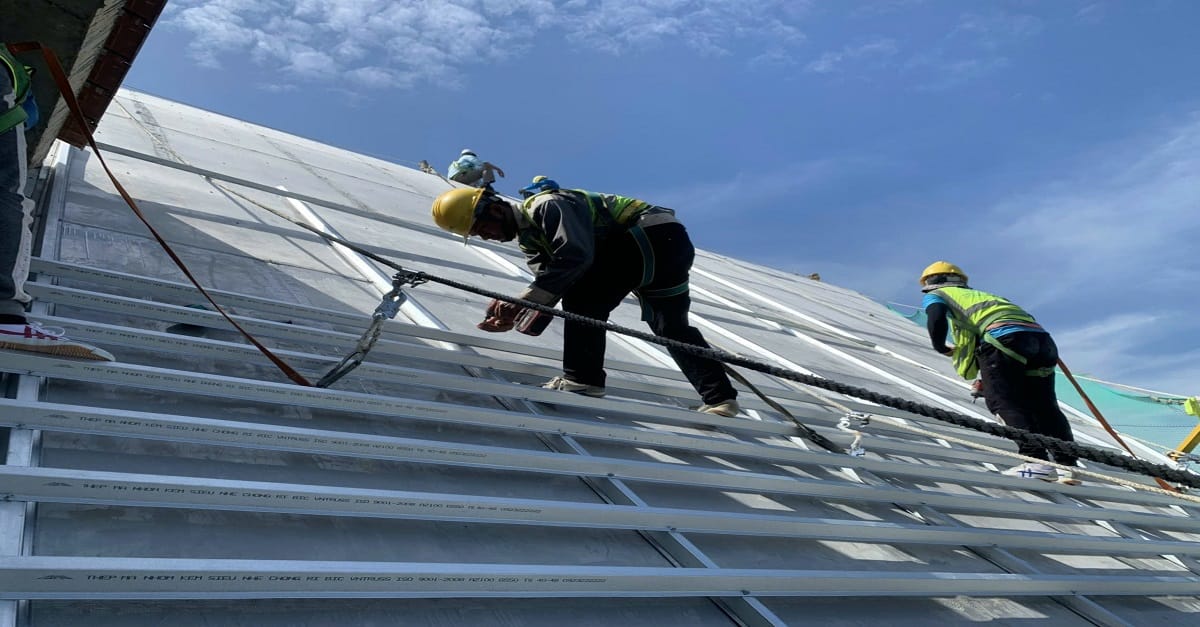

Kết cấu mái ngói hệ vì kèo cho mái bê tông
Kết cấu mái ngói hệ vì kèo cho mái bê tông là một giải pháp xây dựng hiệu quả, kết hợp giữa độ bền của mái bê tông và tính thẩm mỹ của ngói lợp. Hệ thống này bao gồm các thành phần chính như thanh cao phong, thanh mè và các cấu kiện khác, tạo ra một mái vững chắc và an toàn.
- Thanh cầu phong: là phần chính trong hệ vì kèo cho mái bê tông để tạo mặt phẳng.
- Thanh mè: được lắp đặt ngang trên thanh cao phong, có vai trò hỗ trợ cho lớp ngói lợp. Chúng giúp tạo ra nền tảng chắc chắn cho ngói, đồng thời phân bổ lực từ ngói xuống thanh cao phong.
Kết cấu mái ngói với hệ vì kèo giúp tăng cường khả năng chịu lực, phù hợp với các công trình yêu cầu khắt khe về độ bền. Việc áp dụng hệ vì kèo cho mái bê tông giúp tối ưu hóa hiệu suất sử dụng, đáp ứng tốt các yêu cầu kỹ thuật trong xây dựng.
Phụ kiện liên kết trong kết cấu mái
Liên kết bằng vít tự khoan cường độ cao: Các thanh xà gồ, cầu phong và mè được liên kết với nhau bằng vít tự khoan cường độ cao, đảm bảo tính chắc chắn và an toàn cho kết cấu mái. Việc sử dụng vít tự khoan giúp giảm thời gian thi công và tăng độ chính xác trong lắp đặt.
Pad: Các pad (miếng đệm) có thể được sử dụng để tạo độ phẳng và giảm ma sát giữa các thành phần, đồng thời ngăn ngừa hiện tượng ăn mòn giữa các bộ phận kim loại.
Chất liệu kết cấu mái kèo thép nhẹ
Kết cấu mái thép nhẹ hiện nay thường sử dụng thép mạ hợp kim nhôm kẽm với cường độ cao là G550. Có khả năng chịu lực tốt, giúp tăng cường độ bền cho các cấu kiện mái. Chất liệu này mang lại nhiều ưu điểm vượt trội, phù hợp với các yêu cầu khắt khe trong xây dựng.
AZ100/ZA150: Đây là chỉ số thể hiện lượng mạ nhôm kẽm trên bề mặt thép. AZ100 có nghĩa là 100gram mạ nhôm kẽm trên mỗi mét vuông thép, trong khi ZA150 là 150gram. Lớp mạ dày hơn giúp tăng cường khả năng chống ăn mòn và kéo dài tuổi thọ của kết cấu.
Lớp mạ hợp kim nhôm kẽm giúp bảo vệ thép khỏi quá trình oxi hóa và ăn mòn, kéo dài tuổi thọ của kết cấu mái. Điều này đặc biệt hữu ích trong các khu vực có độ ẩm cao hoặc môi trường ăn mòn.

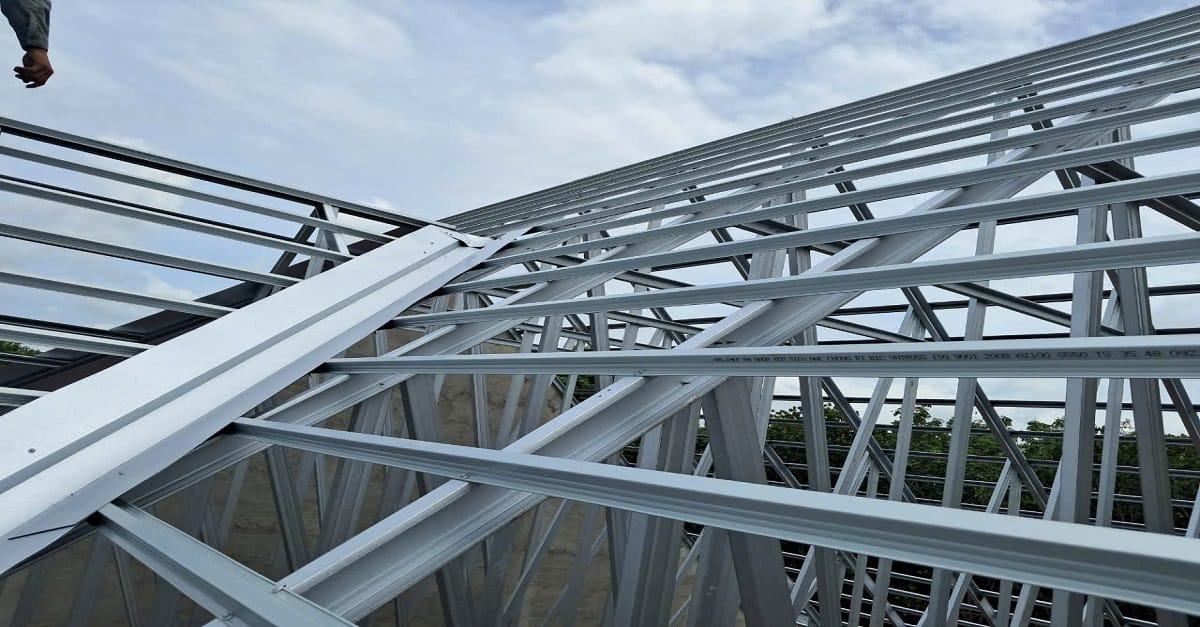

Kết cấu mái kèo thép có thể sử dụng các thép mạ hợp kim nhôm kẽm được BIC VNTRUSS sản xuất theo nhiều quy chuẩn khác nhau phù hợp, với đa dạng các loại kèo mái, cụ thể:
- Thanh xà gồ: TC100.100, TC100.75, TC75.75
- Thanh cầu phong: TC75:100, TC75.60, TC40.100, TC40.75, TC40.60
- Thanh mè: TS35.48, TS40.48, TS55.48
Sự đa dạng trong quy chuẩn cho phép các nhà thầu và kiến trúc sư có nhiều lựa chọn linh hoạt, đáp ứng tốt nhất yêu cầu của từng dự án xây dựng cụ thể.
Lời kết
Hy vọng rằng những thông tin trong bài viết này sẽ giúp các kỹ sư, nhà thầu và chủ đầu tư có cái nhìn sâu sắc hơn về kết cấu mái ngói, từ đó đưa ra những quyết định đúng đắn trong thiết kế và thi công. Liên hệ BIC GROUP để được hỗ trợ miễn phí về tư vấn thiết kế, tư vấn thi công, tư vấn lựa chọn vật liệu, kết cấu mái thép nhẹ…
